Ferme

Dans Revit, vous pouvez ajouter une ferme à un modèle de bâtiment. L'outil Ferme permet de créer une ferme selon la présentation et les paramètres spécifiés dans le type de famille de fermes sélectionné. Pour plus d'informations sur la création d'une famille de fermes, voir Création d'une famille de fermes.

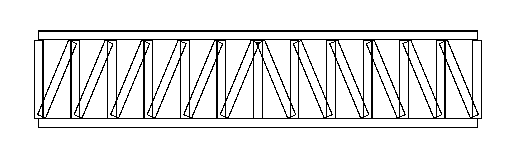

Les lignes de la présentation déterminent la position des sous-éléments constituant l'élément de ferme, notamment la membrure supérieure, la membrure inférieure et les membrures d'âme.

Au sein d'une famille de fermes, tous les types partagent la même présentation. En revanche, chaque type spécifie d'autres paramètres, par exemple les familles d'ossatures à utiliser pour modéliser les membrures d'âme et de ferme.

Pour utiliser l'outil Ferme, sélectionnez le type de famille de fermes et, dans la zone de dessin, spécifiez le point de départ et le point d'arrivée de la ferme. Ensuite, Revit crée les éléments d'ossature requis et les place sur les lignes de présentation spécifiées pour la famille sélectionnée.

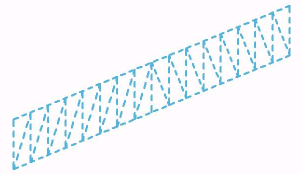

Remarque : Lorsque vous placez le curseur sur une ferme dans la zone de dessin, l'élément de ferme s'affiche sous la forme d'un ensemble de lignes en pointillés bleus. Cliquez sur l'une des ces lignes pour sélectionner l'élément de ferme. Vous pouvez sélectionner individuellement les sous-éléments constituant la ferme, notamment la membrure supérieure, la membrure inférieure et les membrures d'âme.

Les éléments de la structure sont créés le long de chacune de ces lignes de présentation. Vous pouvez définir les éléments d'ossature dans la famille de présentations de fermes. Différents types de la même famille peuvent avoir différentes familles d'ossatures prédéfinies utilisant la même présentation géométrique.

Remarque : Les éléments de structure associés au type de ferme sont inclus dans la présentation géométrique. Vous pouvez modifier leur taille, à condition de les sélectionner dans la famille de fermes concernée. Le type d'ossature peut être spécifié dans le fichier RFA définissant la famille de présentations de fermes. Pour plus d'informations, voir Création d'une famille de fermes.
