Contreforts de structure

Les contreforts permettent de renforcer les éléments d'ossature en acier, notamment les poutres et les poteaux présentant des ouvertures. Les contreforts sont modélisés sous forme de familles chargeables Revit qui représentent les matériaux supplémentaires d'armature en acier.

Pour plus d'informations sur les ouvertures dans les éléments d'ossature, voir Ouvertures dans des éléments structurels.

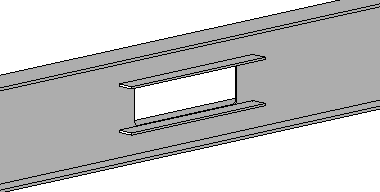

Pour ajouter un raidisseur à une ouverture d'élément structurel

  1. Cliquez sur l'onglet Structurele groupe de fonctions Modèlela liste déroulante ComposantPlacer un composant.
  2. Dans la palette Propriétés, sélectionnez un type de raidisseur dans la liste déroulante Sélecteur de type. 
    Remarque : Si le type de raidisseur souhaité n'est pas répertorié dans le Sélecteur de type, chargez d'autres familles de raidisseurs.
  3. Cliquez sur l'onglet Modifier | Placer Composantle groupe de fonctions PositionnementPlacer sur la face ou Placer sur le plan de construction.
    Remarque : Les raidisseurs ne peuvent pas être placés sur les faces des éléments structurels lorsque la vue est en mode Image filaire.
  4. Utilisez les outils de dessin pour ajouter le renfort du raidisseur souhaité à l'ouverture de poutre. Pour plus d'informations sur la création d'une esquisse, voir Esquisse.
