Ouvertures dans des éléments structurels

Vous pouvez découper des ouvertures dans des éléments structurels à l'aide de l'outil Ouverture par face. Pour plus d'informations, voir Ouvertures.

Vous pouvez découper des ouvertures dans les éléments structurels suivants :

Le comportement suivant s'applique à tous les éléments structurels :

Une ouverture de poutre est appliquée à une face verticale ou horizontale dans l'axe majeur ou mineur (généralement vertical ou horizontal) de la poutre.
Une ouverture de poutre coupe l'élément tout entier (elle ne peut pas couper une seule aile d'une poutre à larges ailes, par exemple).
Deux plans perpendiculaires dédiés aux ouvertures sont fournis pour chaque poutre, contreventement ou poteau. Ces plans s'alignent sur les axes majeur et mineur de l'élément.

Remarque : Les poutres incurvées ne peuvent pas héberger des ouvertures de poutre.

Pour découper une ouverture dans un élément structurel

Sur le ruban, cliquez sur Ouverture par face.
- Onglet Structuregroupe de fonctions Ouverture Par face
- Onglet Architecturegroupe de fonctions Ouverture Par face
Sélectionnez le plan de l'élément auquel vous souhaitez ajouter une ouverture.

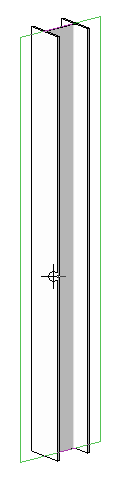

Sélection du plan du poteau
Réalisez l'esquisse de l'ouverture dans l'élément structurel à l'aide des outils disponibles dans le groupe de fonctions Dessiner.

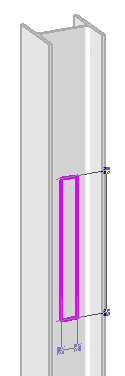

Esquisse de l'ouverture

Lorsque vous esquissez une ouverture dans un élément structurel à l'aide de l'option de rectangle, vous pouvez spécifier un rayon afin d'esquisser des rectangles dotés de congés. Ainsi, l'ouverture ne présentera pas d'angles trop aigus, susceptibles d'être très contraignants.

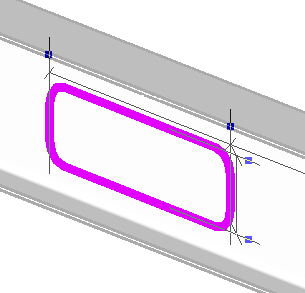

Ouverture de poutre à l'aide d'un rayon

Pour plus d'informations, voir Esquisse.
Sur le ruban, cliquez sur le groupe de fonctions ModeTerminer le mode de modification.

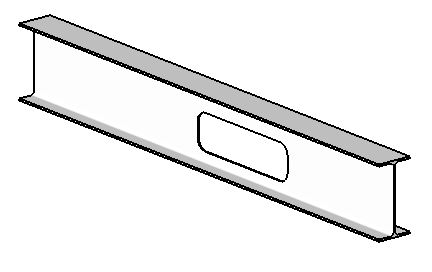

Esquisse terminée

Pour plus d'informations sur le renforcement des ouvertures, voir Raidisseurs.
