Affichage d'un modèle lié par vue liée

Si vous souhaitez qu'un modèle lié s'affiche dans une vue d'hôte tel qu'il s'afficherait dans le modèle lié, utilisez le paramètre Par vue liée.

1. Ouvrez la vue dans le modèle hôte.
2. Cliquez sur l'onglet Vuele groupe de fonctions Graphismes (Visibilité/Graphismes).
3. Dans l'onglet Liens Revit, pour le modèle lié, effectuez les opérations suivantes :
   1. Dans la colonne Visibilité, cochez la case.
   2. Cliquez dans la colonne Paramètres d'affichage.

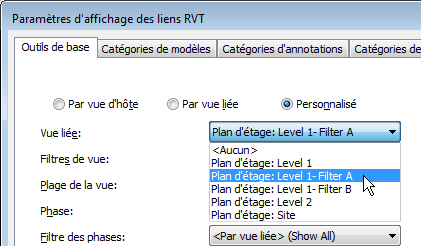

4. Dans l'onglet Outils de base de la boîte de dialogue Paramètres d'affichage des liens RVT, effectuez les opérations suivantes :
   1. Sélectionnez le paramètre Par vue liée.
   2. Pour l'option Vue liée, sélectionnez la vue du modèle lié dont vous souhaitez utiliser les paramètres d'affichage pour le modèle lié de la vue d'hôte active.


   Par exemple, si un filtre est appliqué à la vue sélectionnée, ce filtre s'applique également au modèle lié de la vue d'hôte active.

5. Cliquez deux fois sur OK.

Si le modèle lié contient un autre modèle lié (un modèle imbriqué), le modèle imbriqué s'affiche dans le modèle hôte selon les paramètres définis pour la vue liée.
