Charges surfaciques et charges surfaciques avec hôte

1. Cliquez sur l'onglet Analyserle groupe de fonctions Charges Charges.
2. Cliquez sur l'onglet Modifier | Placer des chargesle groupe de fonctions Charges Charge surfacique.
3. Dans la palette Propriétés, sélectionnez une valeur pour Cas de charge. Pour plus d'informations sur les cas de charges, voir Ajout d'un cas de charge ou d'une nature de charge.
4. En regard du paramètre Utiliser le système de coordonnées local, sélectionnez Projet ou Plan de construction.
5. Esquissez les charges surfaciques adéquates dans le modèle. Par exemple, sélectionnez l'outil d'esquisse de rectangles et cliquez sur les coins d'un sol. Pour plus d'informations sur les esquisses et les outils d'esquisse, voir Esquisse.

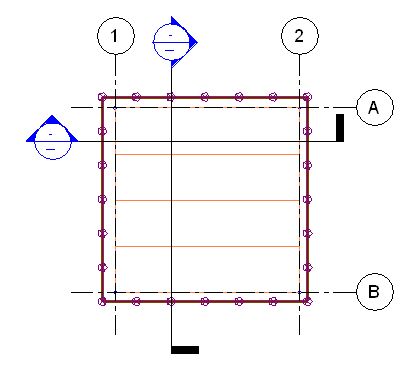

   Charge surface par-dessus un plancher, après avoir choisi les coins du sol. Charge définie dans la direction Z négative à l'aide du système de coordonnées du projet.

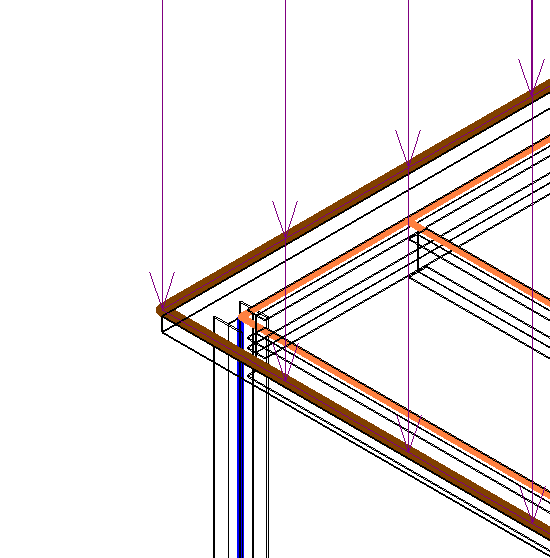

   Remarque : Les symboles de charge s'affichent dans les vues analytiques 3D ou dans les élévations sous forme de lignes fléchées, de manière similaire à l'illustration.



Charge surfacique avec hôte

Pour placer des charges hébergées, vous ne pouvez sélectionner que le modèle analytique. Il est impossible d'ajouter des charges à la géométrie physique des composants.

1. Lorsque vous avez terminé l'esquisse, cliquez sur l'onglet Créer une limite pour la charge surfaciquele groupe de fonctions Charge surfaciqueFinir la charge surfacique.
2. Cliquez sur l'onglet Analyserle groupe de fonctions Charges Charges.
3. Cliquez sur l'onglet Modifier | Placer des chargesle groupe de fonctions Charges Charge surfacique hébergée.
4. Dans la palette Propriétés, sélectionnez une valeur pour Cas de charge. Pour plus d'informations sur les cas de charges, voir Ajout d'un cas de charge ou d'une nature de charge.
5. En regard du paramètre Utiliser le système de coordonnées local, sélectionnez Projet ou Plan de construction.
6. Sélectionnez le composant sur lequel vous souhaitez placer l'occurrence de charge, par exemple un plancher. Revit dessine la charge surfacique par-dessus l'ensemble de l'élément.
