Insertion d'une ouverture dans un système de poutre

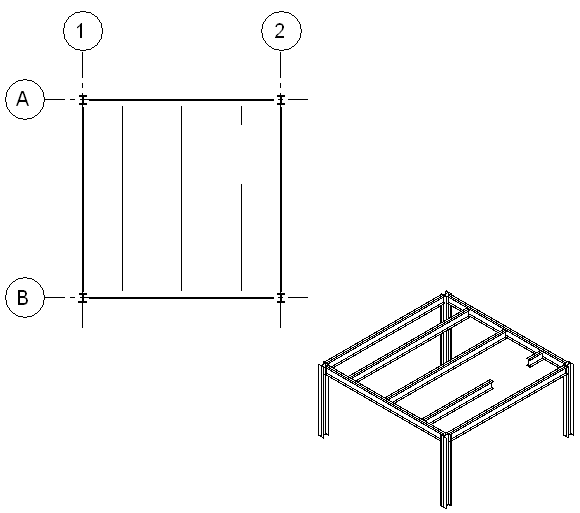

Il est possible d'insérer une ouverture dans un réseau de poutres en esquissant une boucle de lignes à l'intérieur des limites du système de poutre.

Pour découper une ouverture dans un système de poutre

1. Sélectionnez le système de poutre, puis cliquez sur l'onglet Modifier | Réseau de poutresle groupe de fonctions ModeModifier la limite.
2. Cliquez sur l'onglet Modifier | Réseaux de poutres > Modifier la limitele groupe de fonctions DessinerLigne. Définissez les limites de l'ouverture.
3. A l'aide des autres outils d'esquisse disponibles dans le groupe de fonctions Dessiner et la barre des options, esquissez une boucle complète à l'intérieur des limites du système de poutre.

4. Cliquez sur Modifier | Réseaux de poutres > l'onglet Modifier la limitele groupe de fonctions ModeTerminer le mode de modification.
