Remarque : Cette procédure part du principe que vous avez créé un système de mur-rideau sans création de quadrillage automatique. Pour utiliser la création de quadrillage automatique, voir Disposition d'un élément de mur-rideau basée sur un type.
- Cliquez sur l'onglet Architecture
le groupe de fonctions CréationQuadrillage du mur-rideau. - Ouvrez une vue 3D.

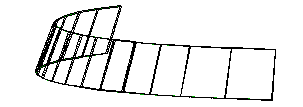

- Lorsque vous placez le pointeur le long des arêtes du système, un quadrillage temporaire s'affiche. Cliquez pour placer les quadrillages.
Conseil : Lorsque vous placez des lignes de quadrillage de mur-rideau sur un système de mur-rideau, le pointeur s'accroche à l'intersection des lignes de contour et de tout autre plan de référence ou ligne.Revit remplit automatiquement chaque section du quadrillage (unité de conception) avec un panneau de mur-rideau distinct.
