L'intention de conception pour créer des sous-faces de toit peut varier. La procédure suivante permet de créer une sous-face à partir d'une esquisse de deux boucles située entre un mur et un toit. La sous-face est associée aux murs et au toit. Pour créer des sous-faces non associatives, utilisez l'outil Lignes en mode d'esquisse.
- Cliquez sur l'onglet Architecture
le groupe de fonctions Créationla liste déroulante Toit
(Sous-face). - Cliquez sur l'onglet Modifier | Créer une limite pour la sous-face du toitle groupe de fonction Dessiner
(Choisir des bords de toit). Cet outil crée une ligne d'esquisse verrouillée.
- Mettez le toit en surbrillance et cliquez dessus pour le sélectionner.

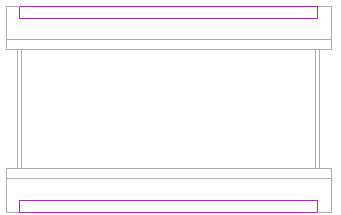

Toit sélectionné avec l'outil Choisir des bords de toit
- Cliquez sur l'onglet Modifier | Créer une limite pour la sous-face du toitle groupe de fonctions Dessiner
(Choisir des murs), mettez en surbrillance les faces extérieures du mur situées sous le toit et cliquez dessus pour les sélectionner.

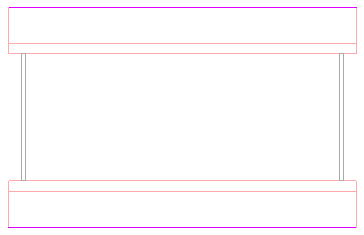

Mur mis en surbrillance pour la ligne de la sous-face

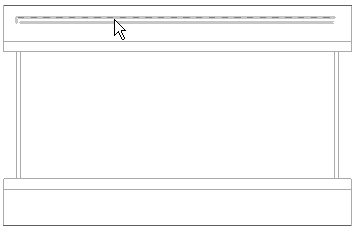

Lignes d'esquisse pour la sous-face après la sélection des murs
- Ajustez les lignes d'esquisse excédentaires et fermez la boucle de l'esquisse.
- Cliquez sur
(Terminer le mode de modification). Afin de mieux voir la sous-face, vous pouvez créer dans la vue en plan une vue en coupe affichant la réunion du mur et du toit.

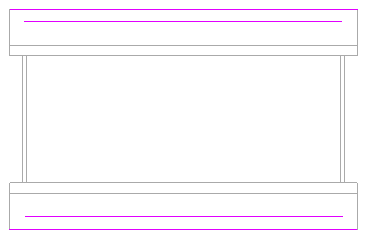

Toit, sous-face et mur dans une vue en coupe
Remarque : L'outil Attacher la géométrie a été utilisé pour attacher la sous-face et le toit dans l'image précédente. Pour terminer l'image, attachez la sous-face au mur et le mur au toit.Vous pouvez créer une sous-face d'inclinaison en dessinant une flèche d'inclinaison ou en modifiant les propriétés de la ligne de contour. Voir Surfaces inclinées.
