L'outil Restaurer le réseau de poutres recrée un système de poutre à l'aide des paramètres de système de poutre d'origine. Cet outil permet d'annuler les modifications apportées aux propriétés de chacune des poutres du réseau. Une fois le système de poutre restauré, toutes les poutres du réseau se trouvent à leur emplacement par défaut et présentent des paramètres identiques. Plus précisément, l'outil entraîne les rétablissements suivants :
- Les poutres déplacées se repositionnent à leur emplacement d'origine.
- Les poutres supprimées du réseau sont restaurées.
- Tout paramètre modifié individuellement sur une poutre (Type de poutre, Décalage, Angle, etc.) est réinitialisé.
Notez que si l'esquisse d'un système de poutre a été modifiée, les poutres du système restent attachées à leurs supports d'origine jusqu'à la réinitialisation du système de poutre.

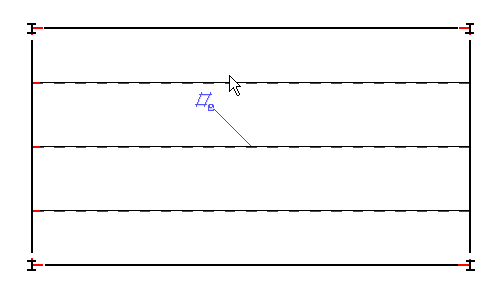

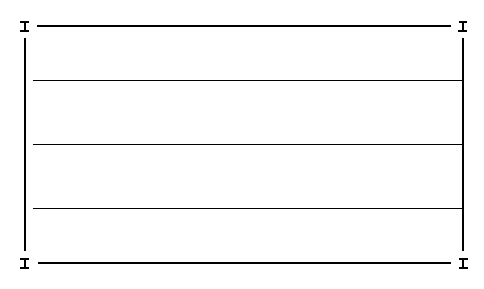

Système de poutre d'origine

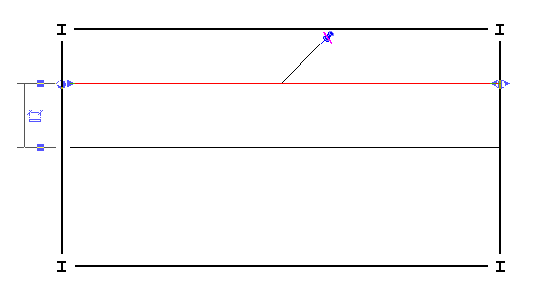

Système de poutre modifié
Utilisation de l'outil Restaurer le réseau de poutres
- Dans la zone de dessin, sélectionnez le système de poutre à restaurer.
- Cliquez sur l'onglet Modifier | Réseaux de poutres
le groupe de fonctions ModeModifier la limite. - Cliquez sur l'onglet Modifier | Réseaux de poutres > Modifier la limitele groupe de fonctions AjusterRéinitialiser le système.
Restaurer le réseau de poutres
- Cliquez sur l'onglet Modifier | Réseaux de poutres > Modifier la limitele groupe de fonctions ModeTerminer le mode de modification.

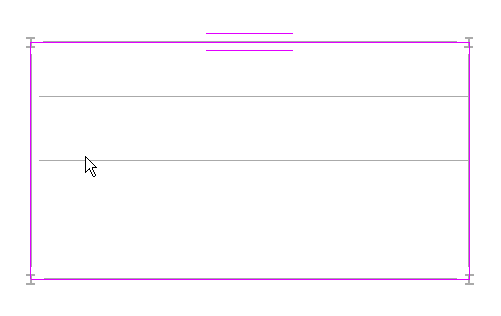

Rétablissement d'un système de poutre
