Vous devrez peut-être ajuster l'élément de mur analytique par rapport à d'autres éléments analytiques avant de l'exporter vers un logiciel de conception et d'analyse. Utilisez l'outil Mur Réglage pour régler le mur analytique par rapport aux éléments suivants :
- Un autre mur analytique
- Un poteau analytique
- Une poutre analytique
- Un noeud analytique d'un sol analytique ou d'un radier analytique.
Réglage de murs analytiques par rapport à d'autres éléments
- Cliquez sur l'onglet Analyser
le groupe de fonctions Outils du modèle analytique
Réglage analytique. - Cliquez sur le groupe de fonctions Modifier le modèle analytique
Mur Réglage. - Sélectionnez un bord de fin du mur analytique à régler en tant qu'élément analytique source. Vous pouvez sélectionner uniquement des bords de verticaux de mur comme éléments analytiques source.
- Sélectionnez l'élément analytique cible. Les éléments que vous pouvez sélectionner comme éléments analytiques cible sont mis en surbrillance lorsque vous placez le curseur au-dessus d'eux.
- Cliquez sur le groupe de fonctions Sélectionner Modifier pour accepter les modifications et désactiver l'outil Mur Réglage. Vous êtes toujours en mode de modification analytique. Vous pouvez continuer à régler les éléments analytiques.
- Cliquez sur
(Terminer le mode de modification) pour enregistrer les modifications et quitter le mode de modification analytique. Pour quitter le mode de modification analytique sans enregistrer les modifications, cliquez sur
Annuler.
Réglage du mur analytique par rapport à un autre

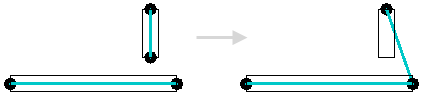

- Pour ajuster le mur analytique de sorte que son bord de fin corresponde à un autre mur analytique, sélectionnez un bord de fin vertical de l'autre comme élément cible.

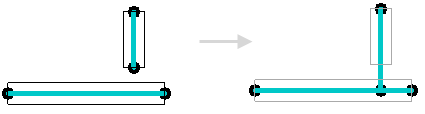

- Pour ajuster le mur analytique de sorte que son bord de fin s'étende jusqu'à la surface d'un autre mur analytique, sélectionnez le bord supérieur de l'autre mur comme élément cible.
Réglage du mur analytique par rapport à un poteau
Ajustement du mur analytique par rapport à une poutre

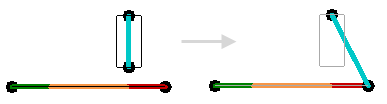

- Pour régler le mur analytique de sorte que son bord de fin corresponde au noeud d'extrémité d'une poutre, sélectionnez celui-ci comme élément cible.

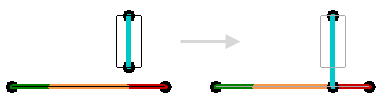

- Pour régler le mur analytique de sorte que son bord de fin s'étende jusqu'à la poutre, sélectionnez la poutre analytique comme élément cible.

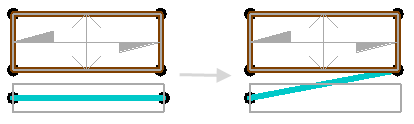

Réglage du mur analytique au noeud d'un sol ou d'un radier
