Les ingénieurs examinent les plans dans des orientations et pays différents. Le paramètre Type de direction des vues en plan de Revit offre la solution à ces différences.
Vous pouvez créer plusieurs types de vues en plan et définir le paramètre Direction de la vue différemment pour chaque vue afin de permettre plusieurs directions de vue d'un projet. En général, les vues de fondation sont affichées vers le bas afin que le plancher, les fondations du mur ou les soubassements soient visibles. En revanche, il peut s'avérer utile d'afficher les vues d'ossature vers le haut afin de visualiser les éléments d'ossature non masqués par les planchers.
Direction des vues en perspective
Pour définir la direction des vues
- Dans l'arborescence du projet, ouvrez une vue de plan structurel.
Le paramètre Direction des vues n'est pas disponible pour les autres types de vues en plan.
- Dans la palette Propriétés, cliquez sur
(Modifier le type). - Dans la boîte de dialogue Propriétés du type, pour Direction des vues, sélectionnez Haut ou Bas.
- Cliquez sur OK.

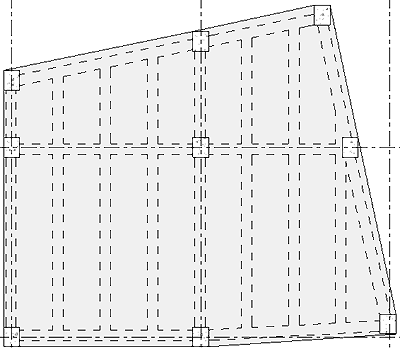

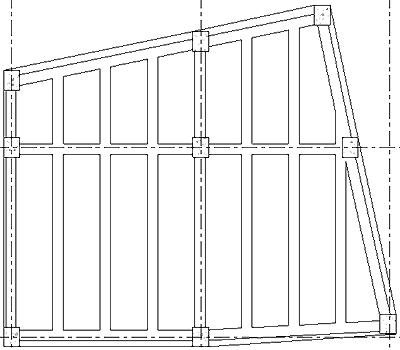

| Direction des vues = vers le Bas | Direction des vues = vers le Haut |
|---|---|
 |
 |
