Charges concentrées

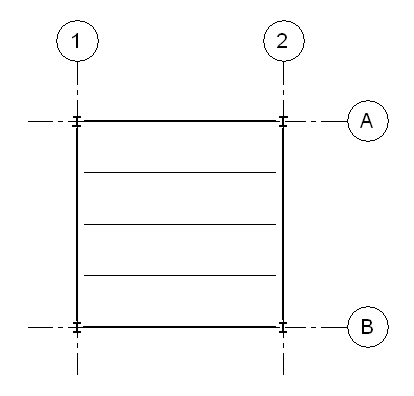

1. Ouvrez la vue en plan analytique d'un niveau avec un modèle de plan d'ossature similaire à celui de l'illustration.

   Remarque : Placez les charges dans la vue en plan analytique d'un niveau. Pour plus d'informations sur les vues analytiques, voir Visualisation.
2. Cliquez sur l'onglet Analyserle groupe de fonctions Charges Charges.
3. Cliquez sur Modifier | Placer Chargesle groupe de fonctions Charges Charge concentrée.
4. Dans la palette Propriétés, sélectionnez une valeur pour Cas de charge. Pour plus d'informations sur les cas de charges, voir Ajout d'un cas de charge ou d'une nature de charge.
5. En regard du paramètre Utiliser le système de coordonnées local, sélectionnez Projet ou Plan de construction.
6. Placez les charges concentrées adéquates dans le modèle, par exemple au centre d'une poutre.


   Vue en plan d'une charge concentrée placée à l'aide du système de coordonnées du projet dans la direction Z négative.
