Vous pouvez créer des systèmes de poutre non plans dans lesquels l'élévation d'une poutre est définie par ses lignes d'esquisse.

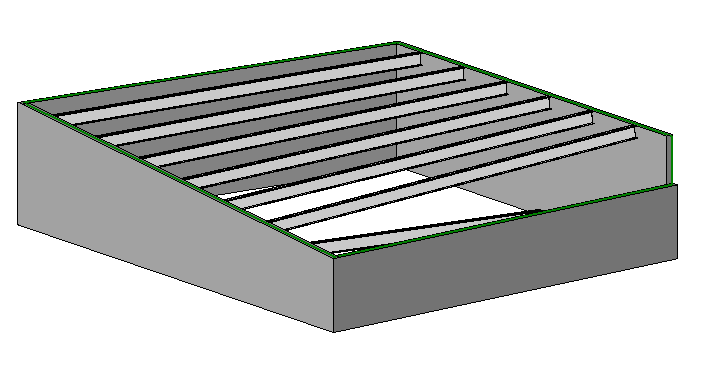

Système de poutre 3D
Notez que les lignes de poutre esquissées
- Ne permettent de définir une inclinaison que si celles-ci ont été créées à l'aide de l'outil Choisir des supports.
- Définissent systématiquement une inclinaison si elles ont pour support une poutre.
- Possèdent une propriété Inclinaison que vous pouvez modifier si elles ont pour support un mur. La valeur par défaut est vraie.
L'élévation de l'extrémité d'une poutre d'un système de poutre est déterminée comme suit :
- Si l'extrémité de la poutre est reliée à une ligne d'esquisse définissant une inclinaison, la poutre est connectée par le haut au support associé.

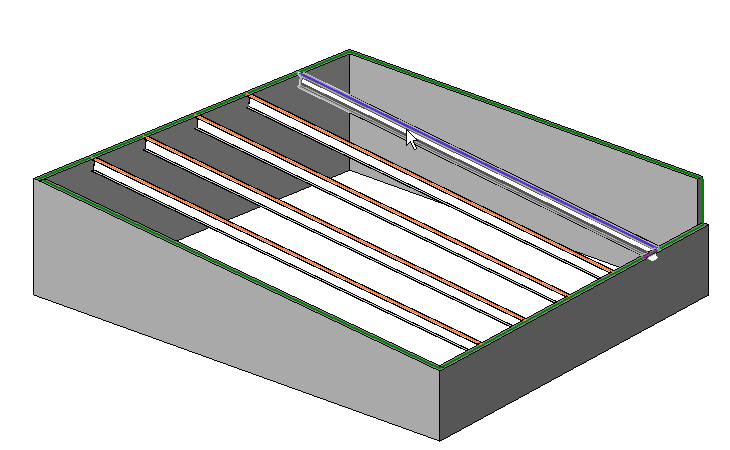

Définition de l'inclinaison
- Si la ligne d'esquisse ne définit pas d'inclinaison, l'extrémité de la poutre est alors élevée sur un plan défini par les points d'extrémité des deux lignes d'esquisse les plus proches définissant une inclinaison.

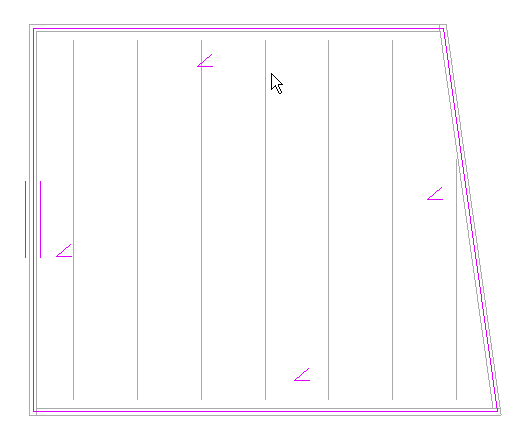

Système de poutre élevé sur un plan défini par les lignes d'esquisse les plus proches
- Si aucune ligne de l'esquisse ne définit d'inclinaison, le système de poutre se comporte comme un système de poutre 2D.
Pour ajouter un système de poutre 3D
- Cliquez sur l'onglet Structure
le groupe de fonctions Structure
Système de poutre.
- Dans la palette Propriétés, sous Contraintes, sélectionnez 3D.
