Insertion d'un poteau porteur incliné à l'aide de l'accrochage 3D

1. Ouvrez une vue 3D du projet.
2. Sur le ruban, cliquez sur Poteau porteur.

   Localisation :


   Onglet Structuregroupe de fonctions Structure Poteau
   • Onglet Architecturegroupe de fonctions Créationliste déroulante Poteau Poteau porteur
3. Cliquez sur l'onglet Modifier | Placer Poteau porteurle groupe de fonctions PositionnementPoteau incliné.
4. Dans la palette Propriétés, sélectionnez un type de poteau porteur dans la liste déroulante Sélecteur de type.
5. Dans la barre des options, sélectionnez Accrochage 3D. L'accrochage 3D permet aux poteaux porteurs que vous insérez de s'accrocher à des points n'appartenant pas au plan de construction de la vue, par exemple des poteaux situés dans différentes élévations.

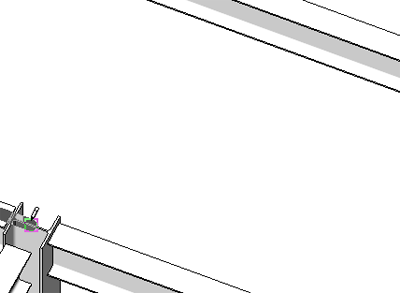

6. Cliquez sur un élément structurel au choix ou sur l'extrémité d'un élément pour placer le premier point du poteau.

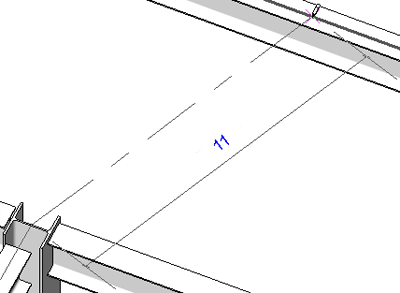

7. Cliquez sur un autre élément structurel pour placer le poteau.

8. Le poteau est placé entre les deux éléments structurels.

   Remarque : Si l'un des clics de placement n'est pas une référence d'accrochage à un élément structurel, l'emplacement de l'extrémité du poteau sera défini par le placement en un clic et l'élévation appropriée, définie dans la barre des options.
