La boîte de dialogue Résultats et comparaison comprend le graphique Economies d'énergie potentielles pour une analyse d'énergie. Utilisez-le pour vous concentrer sur les composants de la conception d'un bâtiment, la construction et les systèmes qui permettent d'économiser un maximum d'énergie.
Les données du graphique proviennent de 37 simulations d'énergie distinctes qui s'exécutent simultanément dans le Cloud. Chaque simulation comporte une combinaison différente de composants de bâtiment, y compris des aspects tels que l'isolation des toits et des murs, les propriétés du vitrage, les commandes d'éclairage et l'infiltration. Ces simulations sont conçues pour tester les valeurs extrêmes vues dans les bâtiments nouveaux et existants, et permettre aux équipes de conception de mieux contrôler le degré de sensibilité des performances énergétiques du bâtiment à chaque paramètre.

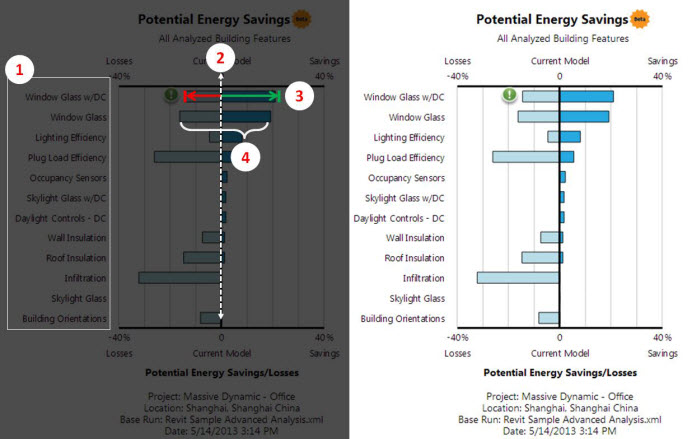

Interprétation du graphique
1 : composants de bâtiment analysés. Chaque barre du graphique représente un composant de bâtiment analysé pour déterminer son importance en termes de performances énergétiques du bâtiment. Un éventail d'options de conception sont testées pour chaque composant de bâtiment.
2 : ligne de base du modèle actuelle. La ligne verticale au centre dont la valeur est 0 représente les performances énergétiques du modèle de bâtiment, soumis à l'analyse.
3 : économies/pertes potentielles. Les composants offrant le plus grand potentiel en termes d'économie d'énergie figurent en tête de liste. La taille de la barre située à droite de la ligne d'axe représente le pourcentage d'économies potentiel, en fonction du modèle courant. La taille de la barre située à gauche de l'axe représente le pourcentage de pertes potentielles.
4 : sensibilité. La taille générale de la barre illustre la sensibilité des analyses de l'énergie à ce composant de bâtiment. Si cette barre est longue, une modification de ce composant peut avoir d'importantes répercussions sur l'utilisation de l'énergie. La taille de la barre est également déterminée par le degré de variation de la valeur de ce composant par rapport aux autres longueurs. Les longueurs sont sélectionnées pour représenter les extrêmes.
Utilisation du graphique Economies d'énergie potentielles
L'analyse d'énergie s'avère particulièrement utile si son utilisation est précoce et fréquente dans le projet. Dans ces conditions, il est possible de tirer parti de toutes les opportunités pour prendre les décisions qui permettront de réduire l'utilisation de l'énergie. Les équipes d’architectes et d'ingénieurs ont besoin de travailler ensemble pour évaluer et hiérarchiser les mesures d'efficacité énergétique. Ce graphique vise à simplifier ce processus et peut être facilement générer à partir d'un modèle Revit.
Le graphique est conçu pour identifier rapidement les composants d'énergie importants :
- Les barres longues représentent des composants de bâtiment importants ayant une incidence sur l'utilisation de l'énergie (plus sensibles). Les barres plus petites sont moins importantes en termes d'utilisation de l'énergie (moins sensibles).
- Les barres les plus longues à droite de la ligne de base représentent un plus fort potentiel d'économies d'énergie. Les barres les plus longues à gauche de la ligne de base représentent un plus fort potentiel de pertes d'énergie.
Ces données permettent à votre équipe de conception de se concentrer sur les composants de bâtiment qui ont le plus grand impact sur les performances énergétiques.
- Concentrez-vous sur les plus importantes possibilités d'amélioration de la ligne de base en examinant les composants en haut de la liste dotés de longues barres à droite de la ligne verticale. N'oubliez pas que certains aspects de la conception qui sont importants pour l'utilisation d'énergie de votre bâtiment ne sont pas simulés ni représentés dans le graphique.
- Pour éviter de réduire les performances énergétiques, veillez à ne pas effectuer de régression sur les composants de bâtiment présentant de grandes barres à gauche de la ligne verticale.
- Sachez où vous pouvez être flexibles. Les composants de bâtiment où des modifications ont peu d'effet sur les performances énergétiques présentent de petites barres à gauche et à droite de la ligne verticale.
- Pour un bâtiment existant, les résultats du graphique peuvent vous permettre d'établir des priorités pendant la vérification du bâtiment. Les composants du bâtiment qui ont une incidence importante doivent recevoir une plus grande attention de votre part pendant la vérification et les études d'efficacité suivantes.
Exemple : interprétation du graphique Economies d'énergie potentielles

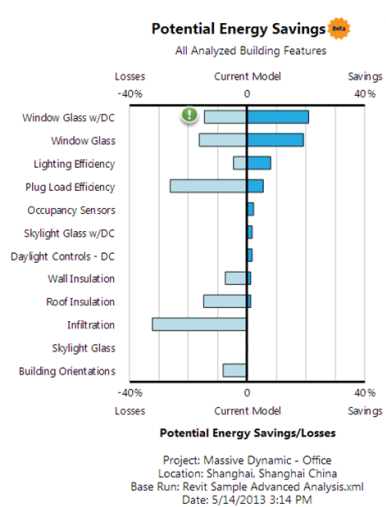

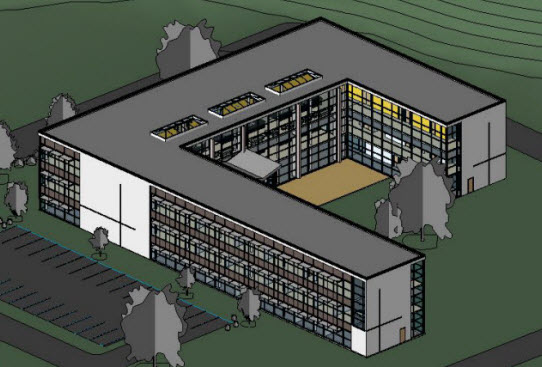

Le graphique ci-dessous a été généré à partir de ce modèle Revit d'un bâtiment de bureaux et simulé dans les environs de Shanghai. La partie inférieure de la forme en U est orientée au sud.
- Les composants de bâtiment les plus sensibles en termes d'utilisation d'énergie sont le verre à vitre, les connecteurs d'alimentation et l'infiltration. Selon les autres options testées, ces trois composants disposent chacun du potentiel d'influencer l'utilisation d'énergie d'environ 35 %. L'isolation du toit, le rendement lumineux et l'isolation des murs sont au nombre des autres paramètres importants avec un impact d'environ 10 à 15 % sur l'utilisation de l'énergie.
- Le domaine où les possibilités d'amélioration sont les plus fortes est le verre à vitre qu'il serait nécessaire de changer, en fonction du modèle de bâtiment (environ 20 % d'amélioration). Le modèle de bâtiment présente un vitrage double-panneau transparent d'une valeur U (SI) de 3,16, SHGC de 0,69 et VLT de 0,78.
- Le domaine suivant où des améliorations importantes pourraient être apportées par rapport à la ligne de base est l'éclairage, à condition qu'il soit plus efficace. Il est susceptible d'améliorer les performances énergétiques d'environ 8 %.
- Dans la mesure où les modifications apportées à l'infiltration et aux connecteurs d'alimentation peuvent faire une grande différence en termes d'utilisation de l'énergie et où ces valeurs peuvent varier dans la réalité, vérifiez les hypothèses de votre modèle. Si le bâtiment est mal isolé, l'infiltration risque d'entraîner une baisse de 30 % des performances énergétiques par rapport au modèle soumis.
- L'isolation du toit et des murs spécifiée est relativement bonne. Le potentiel d'économies d'énergie est ici réduit, mais il est important d'éviter la régression.
- Vous pouvez vous attendre à une amélioration de 3 % de l'efficacité énergétique générale grâce aux contrôles de la lumière du jour. Vous pouvez voir cet impact dans l'option Contrôles de la lumière du jour - DC, et dans les options de verre à vitre et vitre de lucarne qui incluent des contrôles de lumière du jour (DC). Les contrôles de la lumière du jour sont groupés avec le verre à vitre et le vitre de lucarne pour déterminer si les avantages des contrôles de la lumière du jour sont plus importants si vous utilisez un verre différent.
Conclusions tirées de ce graphique :
