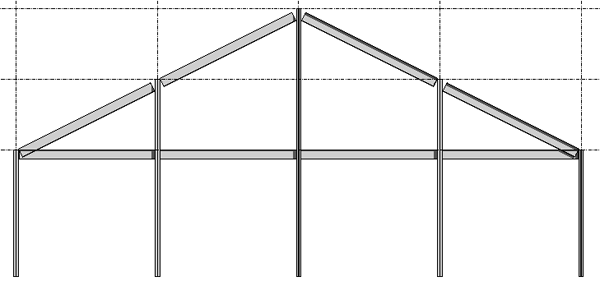

L'option Accrochage 3D permet de créer une poutre en l'accrochant à d'autres éléments structurels, dans la vue de votre choix. Ainsi, vous pouvez esquisser des poutres et des contreventements en dehors du plan de construction actif. Par exemple, lorsque l'accrochage 3D est activé, les poutres de toit s'accrochent aux sommets des poteaux, quelle que soit l'élévation.
L'accrochage 3D s'avère également utile lors de la création de système de poutre inclinée. Voir Modélisation de poutre inclinée.
Pour utiliser l'accrochage 3D
- Cliquez sur l'onglet Structure
le groupe de fonctions Structure
Poutre. - Dans la barre des options, sélectionnez Accrochage 3D.
- Sélectionnez un élément structurel pour spécifier le point de départ de la poutre. Remarque : Une fois l'option Accrochage 3D activée, vous pouvez choisir précisément le point d'arrivée de tout élément structurel, quel que soit le plan dans lequel vous souhaitez le placer.
- Cliquez sur un autre élément structurel pour spécifier le point d'arrivée de la poutre.
