Après avoir créé des sols de volumes, vous pouvez créer une nomenclature les répertoriant. Les nomenclatures de sols de volumes permettent d'attribuer des utilisations ou d'analyser le modèle. Si vous modifiez la forme du volume, la nomenclature de sols de volumes est automatiquement mise à jour.
Pour créer une nomenclature de sols de volumes
- Cliquez sur l'onglet Vue
le groupe de fonctions Créerla liste déroulante Nomenclatures
(Nomenclature/Quantités). - Dans la boîte de dialogue Nouvelle nomenclature, procédez comme suit :
- Sous Catégorie, sélectionnez Sol de volume.
Si Sol de volume ne s'affiche pas par défaut, choisissez Afficher les catégories de modèles dans cette vue. Pour Liste de filtres, choisissez Architecture.
- Sous Nom, spécifiez le nom de la nomenclature.
- Sélectionnez Création de table de composants.
- Cliquez sur OK.
- Sous Catégorie, sélectionnez Sol de volume.
- Dans la boîte de dialogue Propriétés de la nomenclature, effectuez les opérations suivantes :
- Dans l'onglet Champs, sélectionnez les champs de votre choix.
- Dans les autres onglets, spécifiez les options de filtrage, de tri et de mise en forme de la nomenclature.
- Cliquez sur OK.

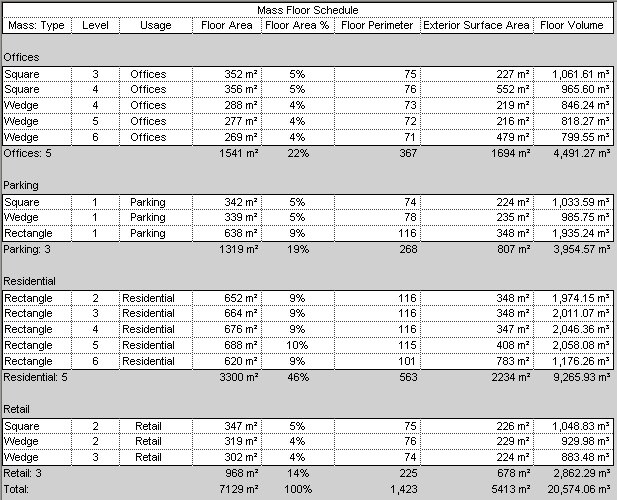

La nomenclature s'affiche dans la zone de dessin. Si vous incluez le champ Utilisation dans la nomenclature, vous pouvez attribuer une utilisation à chaque sol de volume de la nomenclature.
