Questions sur l'application des paramètres ?
Sélectionnez les trois sorties (vous devrez probablement faire pivoter le modèle) :
Ouvrez la boîte de dialogue d'édition rapide Conditions limites en appliquant l'UNE des méthodes suivantes :
- Cliquez sur Modifier dans la barre d'outils contextuelle :
- Cliquez sur Modifier dans le panneau contextuel Conditions limites :
Type = Pression
Unité = Pa ; pression = 0
Cliquez sur Appliquer .

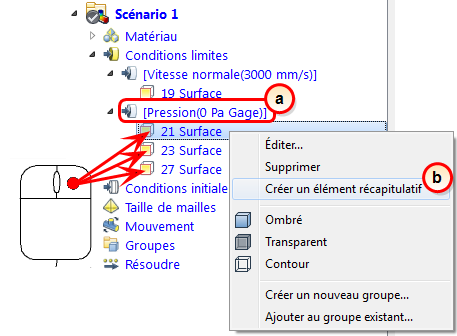

Prédéfinissez les plans récapitulatifs au niveau des sorties :
- Développez les conditions limites Pression sous la branche Conditions limites pour la la barre d'étude de conception.
- Cliquez avec le bouton droit sur chaque branche de surface et cliquez sur Créer un élément récapitulatif.
Remarque : Cette étape nous permet de comparer les débits de sortie une fois que les scénarios ont été exécutés.
