Cliquez sur Taille de mailles à partir de l'onglet Configuration :
Questions sur l'application des paramètres ?
Appliquez la Définition automatique de la taille de mailles à l'aide de l'UNE des méthodes suivantes :
- Cliquez avec le bouton gauche de la souris et cliquez sur Définition de taille automatique dans la barre d'outils contextuelle :
- Cliquez sur Définition de taille automatique dans le panneau contextuel Taille automatique :
Masquez la pièce Air.

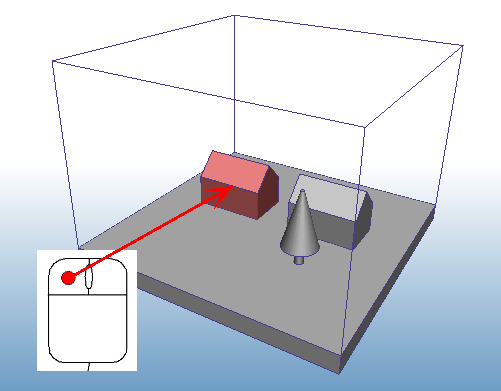

Sélectionnez la maison de gauche.
Pour modifier la définition de la taille des mailles, appliquez l'UNE des méthodes suivantes :
- Cliquez sur Modifier dans la barre d'outils contextuelle :
- Cliquez sur Modifier dans le panneau contextuel Taille automatique :

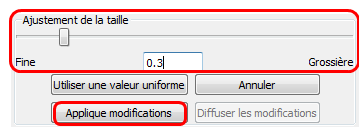

Déplacez le curseur d'ajustement de la taille à 0,3.
Cliquez sur le bouton Appliquer modifications.

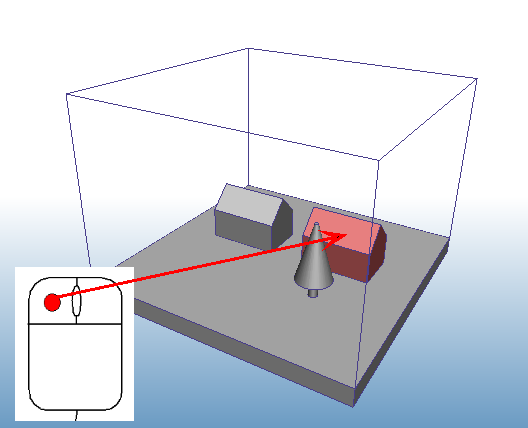

Sélectionnez la maison de droite.

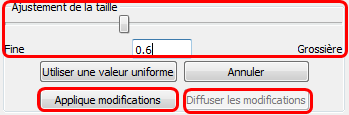

Déplacez le curseur d'ajustement de la taille à 0,6.
Cliquez sur le bouton Appliquer modifications.
Cliquez sur Diffuser les modifications.
Remarque : L'ajustement effectué est légèrement différent pour les deux maisons car les distributions du maillage initiales étaient différentes. L'objectif consiste à affiner les deux maisons pour obtenir des distributions du maillage similaires. Le fait qu'elles ne soient pas exactement identiques ne revêt pas une importance critique.
Pour en savoir plus sur l'ajustement de la taille des mailles
