Consente di collegare due punti sequenziali o non sequenziali con una linea retta. Un collegamento ausiliario non fa parte della geometria del componente sezione tipo, ma a partire dal collegamento è possibile creare altre geometrie.

Proprietà

Specificare i parametri seguenti nel pannello Properties.

Collegamento
Link Number	Consente di specificare il numero del collegamento. Il valore di Link Number generato automaticamente è modificabile.
Posizione
Start Point	Consente di specificare il punto da cui inizia il collegamento. Nota: Il punto può essere di tipo Point o Auxiliary Point.
End Point	Consente di specificare il punto in cui termina il collegamento. Nota: Il punto può essere di tipo Point o Auxiliary Point.
Varie
Comment	Indica le note relative al collegamento. I commenti possono essere visualizzati nel pannello Preview.

Esempio

Per vedere un esempio dell'utilizzo di questo elemento di geometria, aprire il seguente file PKT di esempio:

Auxiliary Link Example.pkt

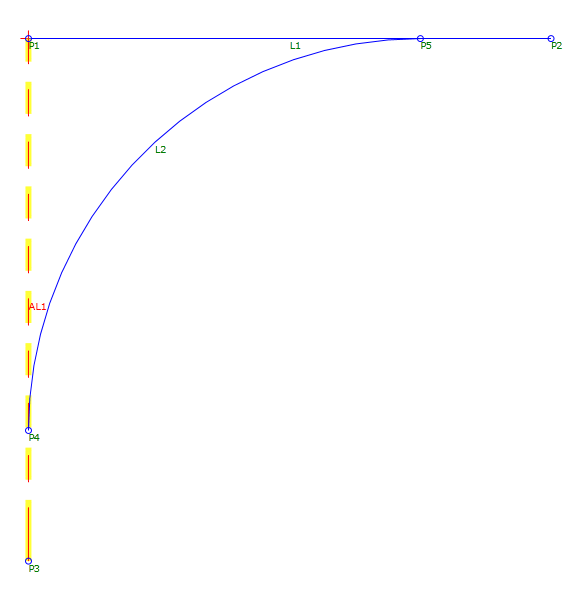

Nell'esempio, L1 viene disegnato automaticamente tra i punti P1 e P2. L2 è un arco di raccordo, che deve essere disegnato tra due segmenti. AL1 non viene disegnato nell'ultimo componente sezione tipo, bensì viene disegnato manualmente tra P1 e P3 in modo che L2 ne possa utilizzare la geometria.
