Auxiliary Intersection
Consente di individuare il punto di intersezione esplicito o esplicito di due elementi della geometria. Un'intersezione ausiliaria non fa parte della geometria del componente sezione tipo, ma a partire dall'intersezione è possibile creare altre geometrie.
Proprietà
Specificare i parametri seguenti nel pannello Properties.
| Point | |
| Point Number | Consente di specificare il numero di punto. Il valore di Point Number generato automaticamente è modificabile. |
| Point Geometry Type | |
| Type | Consente di specificare i parametri per la definizione del punto di intersezione:
|
| Proprietà della geometria (due collegamenti) | |
| Link 1 | Consente di specificare il primo collegamento da intersecare. |
| Link 2 | Consente di specificare il secondo collegamento da intersecare. |
| Extend Link 1 | Se non esiste un'intersezione diretta, consente di estendere Link 1 fino ad individuare l'intersezione apparente con Link 2. |
| Extend Link 2 | Se non esiste un'intersezione diretta, consente di estendere Link 2 fino ad individuare l'intersezione apparente con Link 1. |
| Proprietà della geometria (pendenza collegamento e punto) | |
| Link | Consente di specificare il collegamento da intersecare. |
| Point | Consente di specificare il punto a partire dal quale iniziare l'intersezione, in base al valore Slope. |
| Extend Link | Se non esiste un'intersezione diretta, consente di estendere Link fino ad individuare l'intersezione apparente con la pendenza a partire dal punto. |
| Slope | Consente di specificare il valore della pendenza (%) rispetto al punto. Fare clic su [...] per aprire Expression Editor, in cui è possibile immettere o calcolare un valore. |
| Extend Slope | Se non esiste un'intersezione diretta, consente di estendere Slope fino ad individuare l'intersezione apparente con Link. |
| Reverse Slope | Consente di invertire il valore della pendenza. |
| Proprietà della geometria (pendenza a due punti) | |
| Point 1 | Consente di specificare il primo punto. |
| Slope 1 | Consente di specificare il valore della pendenza (%) rispetto a Point 1. Fare clic su [...] per aprire Expression Editor, in cui è possibile immettere o calcolare un valore. |
| Point 2 | Consente di specificare il secondo punto. |
| Slope 2 | Consente di specificare il valore della pendenza (%) rispetto a Point 2. Fare clic su [...] per aprire Expression Editor, in cui è possibile immettere o calcolare un valore. |
| Extend Slope 1 | Se non esiste un'intersezione diretta, consente di estendere Slope 1 fino ad individuare l'intersezione apparente con Slope 2. |
| Extend Slope 2 | Se non esiste un'intersezione diretta, consente di estendere Slope 2 fino ad individuare l'intersezione apparente con Slope 1. |
| Reverse Slope 1 | Consente di invertire il valore Slope 1. |
| Reverse Slope 2 | Consente di invertire il valore Slope 2. |
| Varie | |
| Comment | Indica le note relative al punto. I commenti possono essere visualizzati nel pannello Preview. |
| Show Errors | Consente di visualizzare messaggi relativi all'elemento nella scheda Error Center. |
Esempio
Per vedere un esempio dell'utilizzo di questo elemento di geometria, aprire il seguente file PKT di esempio:
Auxiliary Intersection Example.pkt

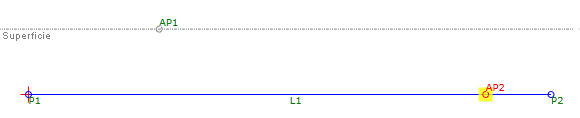

In questo esempio, l'elemento Auxiliary Intersection (AP2) viene creato in corrispondenza dell'intersezione di L1 con una pendenza specificata che si origina in AP1. La pendenza viene estesa e invertita.
