Set Mark Point
Consente di specificare un punto utilizzabile come riferimento o collegamento da parte di altri componenti sezione tipo.
Proprietà
Specificare i parametri seguenti nel pannello Properties.
| Generale | |
| Point Name | Consente di specificare un punto componente sezione tipo. |
| Mark Name | Consente di specificare il nome del punto contrassegnato. Il valore Mark Name viene immesso nelle proprietà dei componenti sezione tipo che possono utilizzare come riferimento o collegamento il punto contrassegnato. |
| Varie | |
| Comment | Indica le note relative al punto contrassegnato. I commenti possono essere visualizzati nel pannello Preview. |
Esempio
Per vedere un esempio dell'utilizzo di questo elemento di geometria, aprire il seguente file PKT di esempio:
Set Mark Point Example.pkt

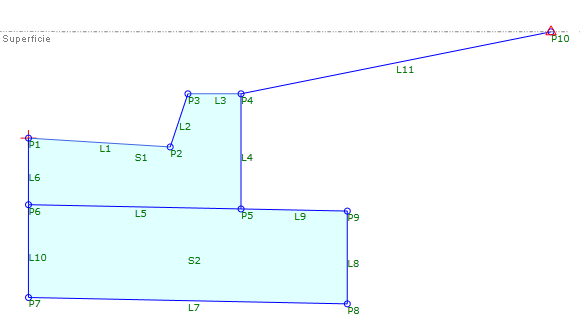

In questo esempio, Set Mark Point contrassegna il punto di intersezione di P10 con la superficie. Un altro componente sezione tipo può utilizzare come riferimento o collegamento questo punto se è specificato Mark Name (CurbDaylight) nella rispettiva proprietà Marked Point Name.
