Curve
Consente di inserire una curva tra due punti.
Proprietà
Specificare i parametri seguenti nel pannello Properties.
| Collegamento | |
| Link Number | Consente di specificare il numero del collegamento. Il valore di Link Number generato automaticamente è modificabile. |
| Link Codes | Indica i codici assegnati al collegamento. |
| Tipo di geometria | |
| Creation Type | Consente di specificare il tipo di curva da disegnare:
|
| Arc Tessellation | Consente di specificare il numero di segmenti di linea utilizzati per rappresentare la curva. Nota: Il valore deve essere compreso tra 2 e 100.
Fare clic su [...] per aprire Expression Editor, in cui è possibile immettere o calcolare un valore. |
| Geometry Properties | |
| Start Point | Consente di specificare il punto iniziale della curva. |
| Center Point (Arc: General) | Consente di specificare il punto centrale di un arco generale. |
| Arc Point (Arc: 3 Points) | Consente di specificare il punto di passaggio di un arco a tre punti. |
| End Point | Consente di specificare il punto finale della curva. |
| Mid-Ordinate (Parabola: General) | Consente di specificare la distanza tra il punto più basso di una parabola e il vertice. Fare clic su [...] per aprire Expression Editor, in cui è possibile immettere o calcolare un valore. |
| Varie | |
| Comment | Indica le note relative alla curva. I commenti possono essere visualizzati nel pannello Preview. |
Esempi
Per vedere esempi dell'utilizzo di questo elemento di geometria, aprire il seguente file PKT di esempio:
Curve Example.pkt

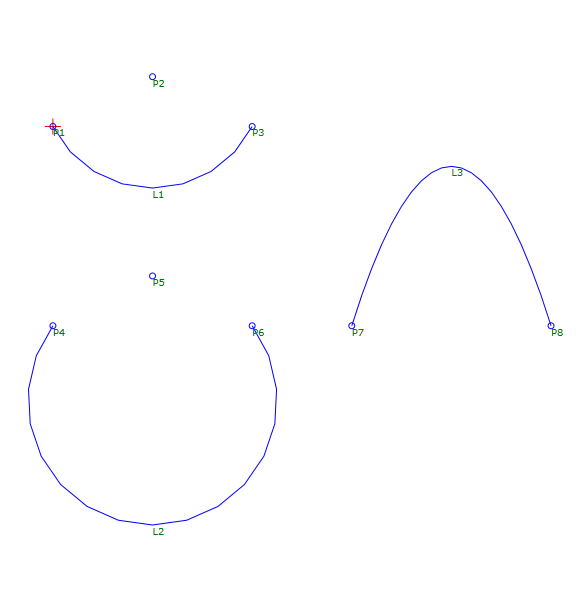

Nel file PKT di esempio sono illustrate tre curve . Nel diagramma di flusso, ciascuna curva viene creata in una
sequenza distinta. Ogni tipo di curva è definito in base ad un punto iniziale, un punto finale e un parametro. Per esaminare i parametri della curva, selezionare la curva nel diagramma di flusso, quindi osservare la sezione Geometry Properties del pannello Properties.
