Forma
È possibile utilizzare una forma per creare un'area a sezione trasversale che definisce il materiale utilizzato in un'area specifica di un componente sezione tipo.
Proprietà
Specificare i parametri seguenti nel pannello Properties.
| Forma | |
| Shape Number | Consente di specificare il numero della forma. Il valore di Shape Number generato automaticamente è modificabile. |
| Shape Codes | Consente di specificare i codici assegnati alla forma |
| Componente | |
| Links | Consente di specificare i collegamenti che delimitano la forma. Fare clic su Add Link per aggiungere collegamenti dalla derivazione corrente in Flowchart. Fare clic su |
| Varie | |
| Comment | Indica le note relative alla forma. I commenti possono essere visualizzati nel pannello Preview. |
per selezionare un'area chiusa dal pannello Nota: Se nel Visualizzatore eventi viene visualizzato un messaggio che indica che la forma non è chiusa, in genere è a causa della sovrapposizione di due punti. Ad esempio, se due punti si trovano nella stessa posizione e i collegamenti intersecanti sono associati ciascuno ad un punto distinto, la forma non è chiusa. Per chiudere una forma, collegamenti intersecanti devono essere associati allo stesso punto.
Esempi
Per vedere un esempio dell'utilizzo di questo elemento di geometria, aprire il seguente file PKT di esempio:
Shape Example.pkt

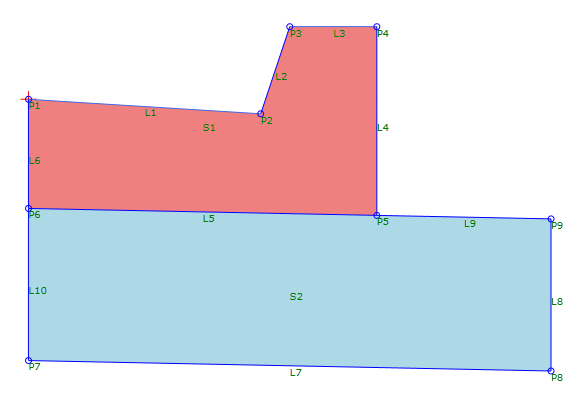

Questo esempio contiene due forme: S1 e S2.
Nota: I colori delle forme sono differenti poiché ad ognuna di esse è applicato un codice forma distinto.
