Set Variable Value
È possibile assegnare un valore ad una variabile definita in precedenza.
Proprietà
Specificare i parametri seguenti nel pannello Properties.
| Generale | |
| Name | Consente di specificare una variabile che è stata definita nel diagramma di flusso. |
| Variable Value | Consente di specificare il valore da utilizzare per la variabile. Fare clic su [...] per aprire Expression Editor, in cui è possibile immettere o calcolare un valore. |
| Varie | |
| Comment | Indica le note relative alla variabile. I commenti possono essere visualizzati nel pannello Preview. |
Esempio
Per vedere un esempio dell'utilizzo di questo elemento di geometria, aprire il seguente file PKT di esempio:
Set Variable Value Example.pkt

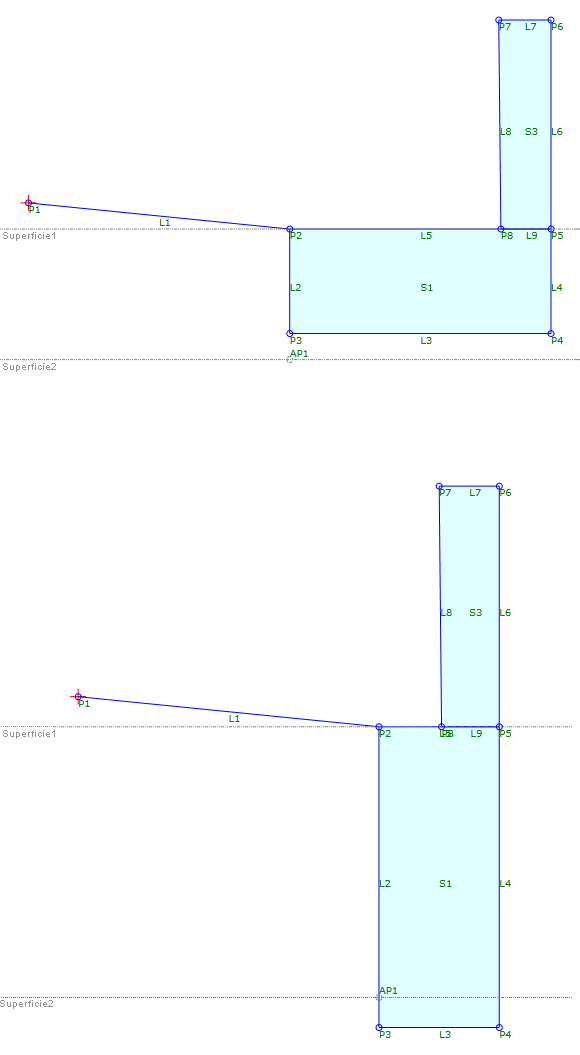

In questo esempio, vengono utilizzate variabili per definire l'altezza e la larghezza della fondazione di un muro di sostegno. L'altezza e la larghezza della fondazione variano in base alla distanza esistente tra due superfici obiettivo.
- Vengono definite le variabili per
Height e Width.
Decision utilizza un'espressione che determina la distanza da P2 a Surface2. - A seconda che la distanza sia maggiore o minore di 3 , i valori delle variabili Height e Width vengono impostati in uno di due modi.
- Ai punti della sequenza
Footer vengono applicati i valori Height e Width appropriati per creare la geometria della fondazione.
Nota: Per verificare la condizione, nell'esempio, cambiare l'impostazione di Preview Value relativo a Surface2.
