- Fare clic sul comando Visualizza faccia
e selezionare la faccia anteriore della camma. - Nel browser espandere Giunti a contatto. Fare clic con il pulsante destro del mouse su Contatto 2D, quindi scegliere Proprietà.

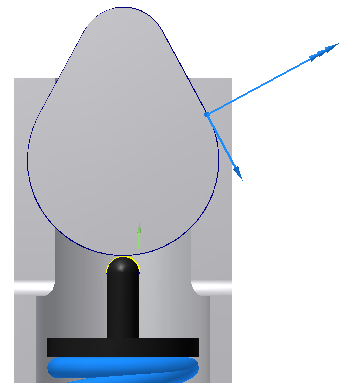

L'asse Z della camma è indirizzato verso l'esterno della camma. Se l'asse Z è rivolto verso l'interno, è opportuno aprire la finestra di dialogo delle proprietà per il giunto a contatto 2D e invertire la direzione perpendicolare dell'asse Z per la camma. In modo analogo, per la valvola, se l'asse Z è rivolto verso l'interno, è necessario invertire l'asse Z.
Il fatto che l'asse Z sia rivolto verso l'esterno della camma indica che si tratta della superficie esterna della parte e non della superficie interna di un foro o di un intaglio. In questo caso, l'asse Z deve puntare all'esterno anziché all'interno del materiale della parte.
- Espandere la finestra di dialogo, quindi selezionare Perpendicolare e impostare la scala su 0,003.
- Selezionare Tangenzialee impostare la scala su 0,01.
- Fare clic su OK.
