Successivamente si aggiungerà un giunto tra la camma e la valvola.
- Fare clic su Inserisci giunto.
- Selezionare Contatto 2D dal menu a discesa.

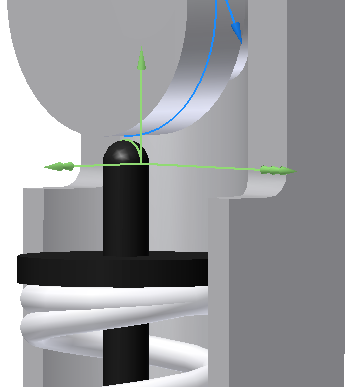

- Selezionare la linea chiusa di schizzo sul lobo della camma, come mostrato.
- Selezionare la linea chiusa di schizzo sulla parte superiore dello stelo della valvola, come mostrato.
Nota: Assicurarsi di selezionare lo schizzo e non la geometria circostante. Per selezionare la linea chiusa, potrebbe essere necessario eseguire un ingrandimento oppure utilizzare Seleziona altre. - Fare clic su OK.
Il giunto a contatto viene creato e aggiunto al nuovo gruppo Giunti a contatto nel browser.
