Usare il comando Separazione per creare un gioco in una parte in lamiera creata mediante schizzi con profili chiusi per consentire l'appiattimento. Per creare una separazione con estensioni della faccia è necessario selezionare una faccia del modello che si desidera rimuovere, in modo da definire la separazione.
- Nella barra multifunzione fare clic sulla
scheda Lamiera
gruppo Modifica
Separazione
. - Nella finestra di dialogo Separazione selezionare Estensioni faccia dall'elenco a discesa Tipo di separazione.
- Nella finestra grafica selezionare la faccia del modello in lamiera da rimuovere come lavorazione di separazione.
- Fare clic su OK per creare la separazione e chiudere la finestra di dialogo. In alternativa, fare clic su Applica per creare la separazione e tenere aperta la finestra di dialogo per consentire la creazione di ulteriori separazioni.
Nota: Fare clic su Annulla in qualsiasi momento per ignorare i dati immessi e chiudere la finestra di dialogo.

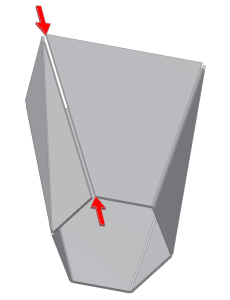

Suggerimento: Le separazioni con estensioni della faccia vengono spesso usate per rimuovere la faccia di una piccola piega formatasi in seguito alla creazione di una tramoggia mediante pressa piegatrice. Sebbene la rimozione di facce di pieghe sia un'operazione comune, è possibile rimuovere una faccia per creare una separazione mediante l'opzione Estensioni faccia.
