Il vincolo simmetrico fa sì che le linee o le curve selezionate siano vincolate in modo simmetrico rispetto ad una linea selezionata. Quando viene applicato il vincolo, vengono riorientati anche i segmenti vincolati alla geometria selezionata.
- Nella barra multifunzione fare clic sulla
scheda Schizzo
gruppo Vincolo
Simmetrico

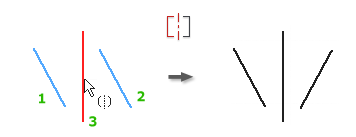

. - Fare clic sulla prima linea o curva.
- Fare clic sulla seconda linea o curva.
- Fare clic sulla linea di simmetria.
- Continuare a posizionare vincoli simmetrici o effettuare una delle operazioni seguenti per uscire:
- Fare clic con il pulsante destro del mouse e scegliere Fatto.
- Premere ESC.
- Selezionare un altro comando.
Procedura di creazione di un vincolo simmetrico
Nota:
- Se si elimina la linea di simmetria, anche i vincoli simmetrici verranno eliminati.
- Le linee e gli archi selezionati vengono vincolati ad una linea per creare una forma simmetrica. Quando viene applicato un vincolo, anche tutte le geometrie vincolate alle forme selezionate si spostano.
- La linea di simmetria può essere costituita da qualsiasi tipo di linea e deve essere conservata all'interno dello schizzo altrimenti tutti i vincoli simmetrici ad essa associati vengono eliminati.
