Usare Levigato (G2) per creare una condizione di curvatura continua (G2) tra una spline e un'altra curva, ad esempio una linea, un arco o una spline. Il vincolo Levigato è disponibile in uno schizzo 2D o 3D o in uno schizzo di un disegno.
- Nella barra multifunzione fare clic sulla
scheda Schizzo
gruppo Vincola
Levigato (G2)

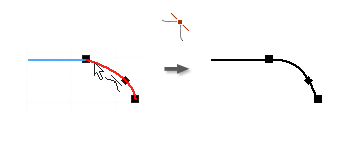

. - Fare clic sulla spline e sulla curva associata al punto finale della spline per aggiungere il vincolo Levigato. La curvatura della spline viene regolata per creare una condizione G2.
- Continuare a posizionare vincoli levigati (G2) o effettuare una delle operazioni seguenti per uscire:
- Fare clic con il pulsante destro del mouse e scegliere Fatto.
- Premere ESC.
- Selezionare un altro comando.
Procedura di creazione di un vincolo di curvatura continua
