Nella sezione successiva si utilizza la nuova superficie per dividere la parte e creare un terzo corpo.
-

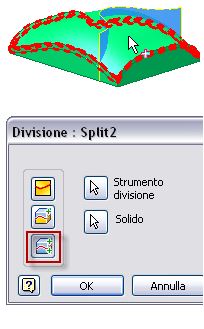

Nel gruppo Modifica, scegliere il comando Dividi. - Nella finestra di dialogo, scegliere l'opzione Divisione solido.
- Selezionare la superficie estrusa come Strumento divisione.
- Se un solo corpo è visibile in una parte multi-corpo, Inventor consente di selezionare il corpo visibile come solido da includere. Poiché più di un corpo solido è visibile, selezionare il corpo superiore per soddisfare la selezione Solido.
- Fare clic su OK per creare il corpo.
Notare che ora sono presenti tre corpi nella cartella Corpi solidi nel browser.
- Espandere la cartella Corpi solidi nel browser.
- Fare clic col pulsante destro del mouse su ogni corpo nella cartella e selezionare Proprietà nel menu contestuale. Modificare lo Stile aspetto del corpo assegnando ad ogni corpo un aspetto unico.
- Salvare il file.
