Nella sezione successiva viene creato un profilo della spline e una superficie per un altro strumento divisione.
- Avviare un nuovo schizzo nella porzione inferiore della parte.
- Orientare la vista della parte come illustrato nella seguente immagine con l'estremità ampia della parte a destra.

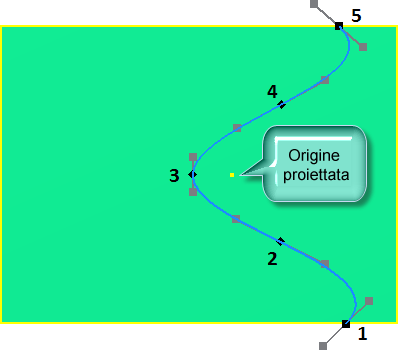

- Creare una spline con cinque punti fissati, come mostrato nell'immagine seguente. Fare doppio clic sull'ultimo punto per creare la spline. Non è necessario che le maniglie della spline corrispondano all'immagine.
-
Posizionare un vincolo verticale tra i seguenti punti fissati: - 1 e 5
- 2 e 4
-
Posizionare un vincolo orizzontale tra il punto fissato 3 e il punto di origine proiettato.
- Abilitare tutte le maniglie lineari della spline utilizzando uno dei seguenti metodi:
- Fare clic con il pulsante destro e selezionare Attiva maniglia nel menu contestuale.
- Premere e trascinare in un punto qualsiasi di una maniglia.
-
Fare clic con il pulsante destro sul punto fissato centrale e abilitare Curvatura. - Posizionare un vincolo verticale sulle maniglie nel punto centrale e sui due punti finali.
- Posizionare una quota senza unità corrispondente a 1 su ogni maniglia lineare.
- Posizionare una quota radiale di 12 mm sulla maniglia della curvatura in corrispondenza del punto fissato centrale. Non è necessario che la spline corrisponda all'immagine seguente.
- Aggiungere una quota angolare di 34 gradi tra le maniglie lineari e i bordi della parte come illustrato nell'immagine seguente.
- Assegnare quote ai punti fissati come illustrato nell'immagine seguente.
-
Concludi schizzo. -

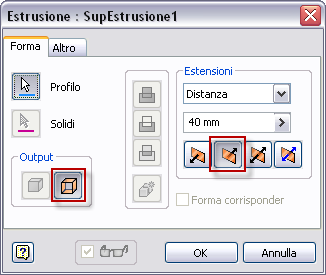

Eseguire il comando Estrusione. Impostare l'output su Superficie e selezionare la spline per soddisfare la selezione del profilo. Impostare la distanza su 40-mm. Invertire la direzione dell'estrusione in modo che il profilo intersechi i corpi esistenti. Fare clic su OK per creare la superficie.
- Salvare il file.
