- Nel browser, fare doppio clic sul componente Fuso per modificarlo.
- Fare clic sul comando Parametri situato nella scheda Gestione e impostare il valore di d4 su 20 mm.
- Fare clic su Fatto nella finestra di dialogo Parametri.
- Nella barra degli strumenti Accesso rapido, fare clic su Torna per ritornare nell'assieme.
Si noti che nel browser viene visualizzata l'icona di aggiornamento accanto a Connessione bullonata:1. Il bullone non è sufficientemente lungo per effettuare la connessione e richiede un aggiornamento.
- Nel browser, fare clic con il pulsante destro del mouse su Connessione bullonata:1, quindi selezionare Modifica utilizzando Design Accelerator.

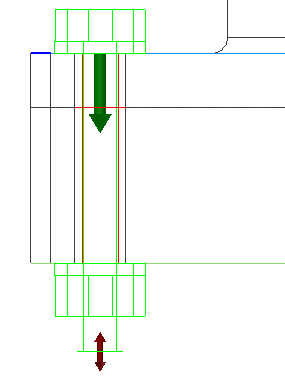

Il Generatore connessione bullonata visualizza la dimensione successiva disponibile nel Centro contenuti. L'anteprima dura il tempo sufficiente per visualizzare i componenti bullonati, il dado e le rondelle.
- Fare clic su OK.
- Nella finestra grafica, fare clic con il pulsante destro del mouse sulla vite a testa cilindrica contenuta in Connessione bullonata:2, quindi selezionare Modifica utilizzando Design Accelerator.

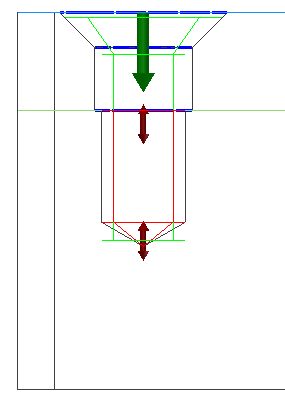

Sia la vite a testa cilindrica che il foro non passante sono dotati di maniglie chiamate "grip". Potrebbe essere necessario ingrandire la vista per visualizzare i grip.

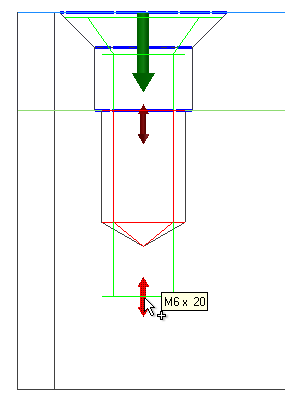

- Trascinare la maniglia del grip superiore per modificare la lunghezza della vite a testa cilindrica.
Tenere presente che l'anteprima della vite a testa cilindrica si aggancia alla prima lunghezza disponibile individuata nelle librerie del Centro contenuti. In questo esempio, la prima lunghezza disponibile è 20 mm.
Tenere inoltre presente che il testo di descrizione della vite a testa cilindrica nella finestra di dialogo del generatore viene aggiornato non appena viene eseguito il ridimensionamento della vite stessa.
