Creare un'apertura di ventilazione utilizzando Griglia

Nella sezione successiva verrà creata un'apertura ventilata denominata Griglia.

1. Nella cartella Corpi solidi, accertarsi che la visibilità del solido inferiore e del solido sbalzato sia disattivata. Attivare la visibilità del solido superiore di grandi dimensioni.
   Nota: Se si disattiva la visibilità dei corpi, Inventor non li include in un'operazione di lavorazione.

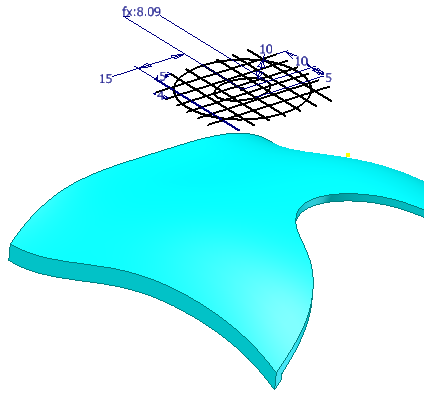

2. Attivare la visibilità dello schizzo griglia nel browser.

3. Nella scheda Modello 3D, gruppo Parte in plastica, fare clic sul comando Griglia.

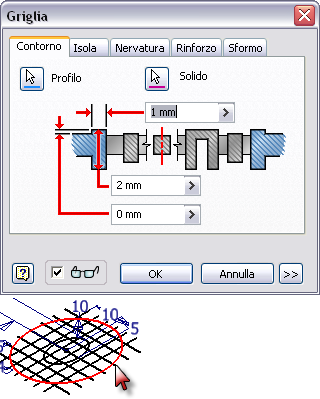

4. Nello schizzo griglia, selezionare l'ellisse esterna grande per soddisfare la selezione del profilo nella scheda Contorno . Accettare le impostazioni di default per le dimensioni.

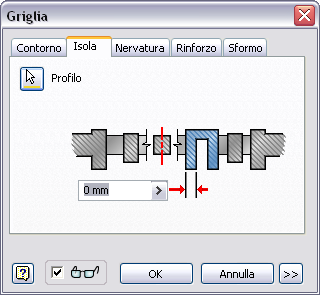

5. Selezionare la scheda Isola quindi selezionare l'ellisse centrale piccola per soddisfare la selezione del profilo. Accettare il valore di default di 0-mm.

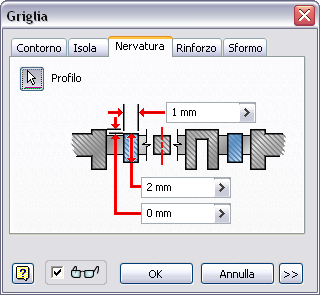

6. Selezionare la scheda Nervatura quindi selezionare la geometria della linea rimanente per soddisfare la selezione della nervatura. Accettare le dimensioni di default.

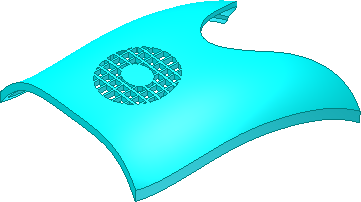

7. Fare clic su OK per creare la griglia.

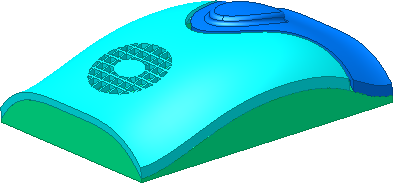

8. Attivare la visibilità di tutti i corpi.
9. Salvare il file.

Congratulazioni, l'esercitazione Spline e Superfici è stata completata.
