Creare una lavorazione di sbalzo

Nella sezione successiva si procederà alla creazione della lavorazione di sbalzo.

1. Attivare la visibilità dello schizzo a sbalzo nel browser.
2. Disattivare la visibilità del solido inferiore e del solido superiore di grandi dimensioni.
   Nota: Disattivare la visibilità dei solidi non interessati per consentire ad Inventor di scegliere il corpo da azionare automaticamente.

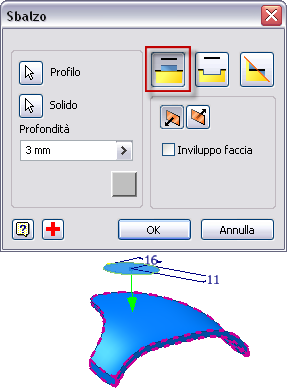

3. Eseguire il comando Sbalzo.
4. Impostare la Profondità su 3-mm.
5. Selezionare l'opzione Sbalza da faccia.

6. Fare clic su OK per creare la lavorazione di sbalzo.
7. Avviare il comando Raccordo.

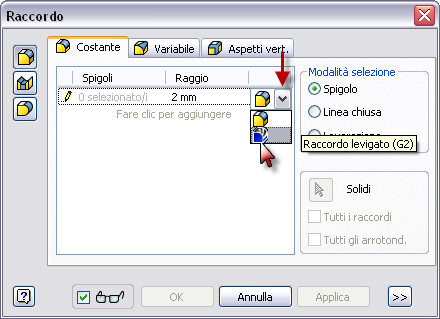

8. Nella finestra di dialogo Raccordo inserire 2-mm come valore del raggio.
9. Selezionare il menu a discesa e impostare il tipo di raccordo su Levigato (G2).

   Fare clic sull'icona a forma di matita per passare ad una modalità di selezione.

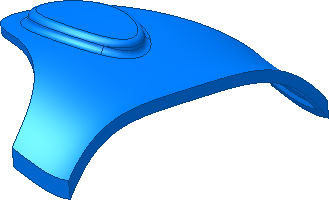

10. Selezionare gli spigoli superiore e inferiore della lavorazione di sbalzo, quindi fare clic su OK per creare i raccordi.

11. Salvare il file.
