Creazione di un bordo ad incastro con segmenti

Orientare la vista come illustrato nella seguente immagine. Il comando Bordo a incastro verrà usato per creare una combinazione di scanalatura e bordo ad incastro su un lato del coperchio delle batterie limitato da due piani.

  1. Creare due piani di lavoro paralleli rispetto alle facce laterali piane del coperchio delle batterie con un offset di -15 mm.
  2. Fare clic sul comando Bordo a incastro.
  3. Nella scheda Forma, verificare che il pulsante Bordo a incastro sia selezionato.
    • Selezionare gli spigoli interni sul lato estremo della curva come Spigoli traiettoria.
    • Selezionare l'opzione Faccia guida e scegliere la faccia piana accanto allo spigolo selezionato.
    • Lasciare deselezionata l'opzione Direzione estrazione.
    • Selezionare la casella Estensioni percorso e i due piani.

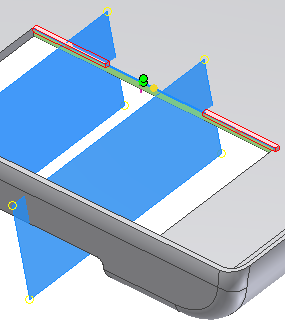

      Nell'anteprima vengono visualizzate le parti (la prima e l'ultima)selezionate del bordo ad incastro. Se nell'anteprima viene visualizzata la seguente immagine, la selezione è corretta. In caso contrario, fare clic sui punti verdi e gialli per modificare la selezione.

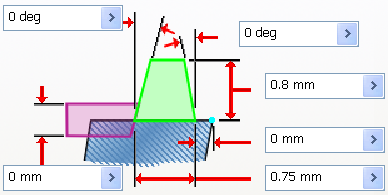

  4. Nella scheda Bordo a incastro:
    • Per Angolo esterno, immettere 0 gr.
    • Per Angolo interno, immettere 0 gr.
    • Per Altezza, immettere 0.8 mm.
    • Per Larghezza spalla, immettere 0 mm.
    • Per Larghezza immettere 0,75 mm.
    • Per Gioco , immettere 0 mm.
  5. Fare clic su OK per creare il bordo ad incastro.

    I piani di lavoro non vengono visualizzati nella seguente immagine. Lasciare attivata la visibilità dei piani di lavoro per creare la lavorazione bordo ad incastro coincidente sul corpo inferiore.

  6. Disattivare la Visibilità del coperchio delle batterie e attivarla per il corpo inferiore.

    Si procederà con la creazione di una scanalatura coincidente per il coperchio delle batterie sul corpo inferiore.

  7. Fare clic sul comando Bordo a incastro.
    • Nella scheda Forma fare clic su Scanalatura.
    • Selezionare lo spigolo interno come Spigoli percorso.
    • Selezionare l'opzione Faccia guida e scegliere la faccia piana accanto allo spigolo.
    • Non inserire alcun valore nella casella Direzione estrazione.
    • Fare clic sulla casella di controllo Estensioni percorso e selezionare i due piani limitanti. La selezione di default dei due segmenti della scanalatura esterna è corretta.

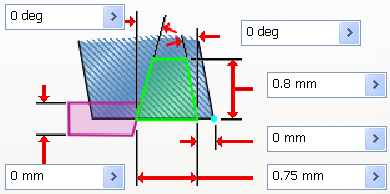

  8. Nella scheda Scanalatura:
    • Per Angolo esterno, immettere 0 gr.
    • Per Angolo interno, immettere 0 gr.
    • Per Altezza, immettere 0.8 mm.
    • Per Larghezza spalla, immettere 0 mm.
    • Per Larghezza immettere 0,75 mm.
    • Per Gioco , immettere 0 mm.
  9. Fare clic su OK per creare la lavorazione di scanalatura. Disattivare la Visibilità dei piani di lavoro.

    Nella seguente immagine vengono visualizzate le lavorazioni di scanalatura e bordo ad incastro in una vista in spaccato del coperchio delle batterie e del corpo inferiore.
