Si procederà con la costruzione di un meccanismo di tenuta sul coperchio delle batterie con una lavorazione di accoppiamento a scatto. Disattivare la Visibilità del corpo inferiore e attivarla per il coperchio delle batterie.
Si creeranno innanzitutto i due punti di posizionamento per lo snap.

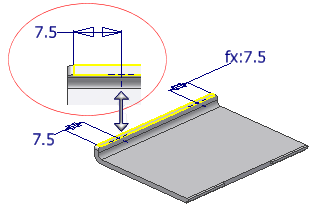

- Avviare uno schizzo 2D sulla parete piana della faccia stretta come indicato nella seguente immagine. Verificare che lo spigolo interno venga proiettato in modo che i punti dello schizzo coincidano con lo spigolo.
- Inserire due punti di schizzo sullo spigolo interno proiettato e usare le quote per posizionarli a 7,5 mm dai lati. Nella seguente immagine, la seconda quota è associata alla prima. È inoltre possibile inserire due quote indipendenti (nessun fx sulla quota)
- Completare lo schizzo.
- Fare clic sul comando Accoppiamento a scatto.
- Selezionare lo stile Linea chiusa accoppiamento a scatto a sbalzo.
- Nella scheda Forma:
- Selezionare il coperchio delle batterie come Solido. Se è l'unico solido visibile, viene selezionato automaticamente.
- Selezionare Da schizzo come tipo di posizionamento.
- Selezionare i due punti dello schizzo come centri. Se sono gli unici punti dello schizzo visualizzati, vengono selezionati automaticamente.
- Fare clic sulla freccia Inverti direzione e sulle frecce dei manipolatori della direzione del Fermo nell'area grafica finché le graffe non vengono orientate nel modo illustrato nella seguente immagine.

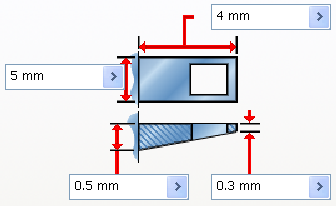

- Nella scheda Graffa:
- Per Lunghezza graffa, immettere 4 mm.
- Per Larghezza graffa, immettere 5 mm.
- Per Spessore graffa in corrispondenza della parete, immettere 0,5 mm.
- Per Spessore graffa nella parte superiore, immettere 0,3 mm.

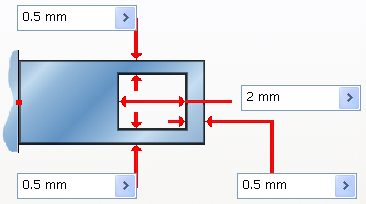

- Nella scheda Fermo:
- Per Larghezza fermo lato 1 e Larghezza fermo lato 2, immettere 0,5 mm.
- Per Lunghezza apertura fermo, immettere 2 mm.
- Per Larghezza fermo nella parte superiore , immettere 0,5 mm.
-
- Fare clic su OK per creare le graffe.
È possibile modellare un meccanismo di tenuta sul solido inferiore creando uno schizzo 2D sulla faccia interna del corpo inferiore e usando gli spigoli proiettati delle lavorazioni di fermo per creare un'estrusione. In questa immagine, i raccordi vengono aggiunti all'estrusione per semplificare l'inserimento e la rimozione del coperchio.
La procedura per la creazione di una lavorazione ad intrappolamento non verrà descritta in questo esercizio.
