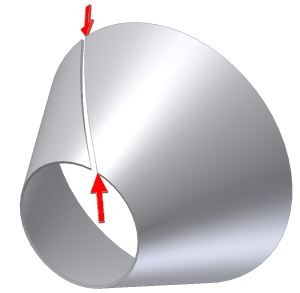

Usare il comando Separazione per creare un gioco in una parte in lamiera creata mediante schizzi con profili chiusi per consentire l'appiattimento. Per creare una separazione da punto a punto è necessario selezionare una faccia del modello e due punti esistenti, in modo da definire la posizione iniziale e finale della separazione. Come nella separazione con punto singolo, i punti selezionati possono essere punti di riferimento, punti medi sugli spigoli, punti finali sui vertici della faccia o punti di schizzo da uno schizzo creato in precedenza.
- Nella barra multifunzione fare clic sulla
scheda Lamiera
gruppo Modifica
Separazione
. - Nella finestra di dialogo Separazione selezionare Da punto a punto dall'elenco a discesa Tipo di separazione.
- Nella finestra grafica selezionare la faccia del modello in lamiera da separare.
- Nella finestra grafica selezionare il punto che determina la posizione iniziale della separazione.
- Nella finestra grafica selezionare il punto che determina la posizione finale della separazione.
- Nella finestra di dialogo Separazione è inoltre possibile immettere un valore diverso da Dimensione gioco per il valore relativo al gioco della separazione.
- Se lo si desidera, nella finestra di dialogo Separazione specificare il gioco della separazione in modo da essere posizionato sul punto selezionato o sfalsato verso destra o verso sinistra.
- Fare clic su OK per creare la separazione e chiudere la finestra di dialogo. In alternativa, fare clic su Applica per creare la separazione e tenere aperta la finestra di dialogo per consentire la creazione di ulteriori separazioni.
Nota: Fare clic su Annulla in qualsiasi momento per ignorare i dati immessi e chiudere la finestra di dialogo.
