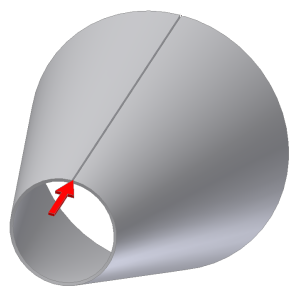

Usare il comando Separazione per creare un gioco in una parte in lamiera creata mediante schizzi con profili chiusi per consentire l'appiattimento. Per creare una separazione con punto singolo è necessario selezionare una faccia del modello e un punto esistente, in modo da definire la posizione della separazione. Il punto selezionato può essere un punto di riferimento, un punto medio di uno spigolo, un punto finale su un vertice di una faccia, o un punto di schizzo da uno schizzo creato in precedenza.
- Nella barra multifunzione fare clic sulla
scheda Lamiera
gruppo Modifica
Separazione
. - Nella finestra di dialogo Separazione selezionare Singolo punto dall'elenco a discesa Tipo di separazione.
- Nella finestra grafica selezionare la faccia del modello in lamiera da separare.
- Nella finestra grafica selezionare il punto che determina la posizione della separazione.
- Nella finestra di dialogo Separazione è inoltre possibile immettere un valore diverso da Dimensione gioco per il valore relativo al gioco della separazione.
- Se lo si desidera, specificare che il gioco della separazione deve essere posizionato sul punto selezionato o sfalsato verso destra o verso sinistra.
- Fare clic su OK per creare la separazione e chiudere la finestra di dialogo. In alternativa, fare clic su Applica per creare la separazione e tenere aperta la finestra di dialogo per consentire la creazione di ulteriori separazioni.
Nota: Fare clic su Annulla in qualsiasi momento per ignorare i dati immessi e chiudere la finestra di dialogo.
