In questa sezione verrà creato un canale di raffreddamento per il progetto di stampo.
Il canale di raffreddamento consente la circolazione di un refrigerante nello stampo per raffreddarlo in modo veloce e uniforme.
- Nella barra multifunzione, fare clic sulla scheda Layout stampo > gruppo Canali di alimentazione e canali > Canale di raffreddamento
. - Nell'angolo superiore destro della finestra grafica, fare clic su Destra sul ViewCube per orientare il modello.

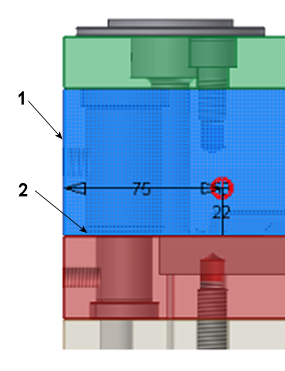

- Attivare lo strumento di selezione Faccia. Selezionare la posizione del punto di iniezione mostrata nell'immagine seguente.
- Selezionare lo spigolo identificato come 1 (al di fuori dello smusso) nella seguente immagine come riferimento Spigolo lineare 1.
- Selezionare lo spigolo identificato come 2 (smusso) nella seguente immagine come riferimento Spigolo lineare 2.
- Modificare le posizioni dell'asse X e Y come segue:
- Distanza dallo spigolo lineare 1 = 75 mm.
- Distanza dallo spigolo lineare 2 = 22 mm.
- Dall'elenco Estensioni nella finestra di dialogo Canale di raffreddamento, selezionare Tutte le facce.
- Fare clic sulla casella di controllo Simmetrica.
- Fare clic su Applica.
- Fare clic su OK per accettare le impostazioni di default nella finestra di dialogo Denominazione file. Il canale di raffreddamento sarà mostrato come nell'immagine seguente.
- Ripetere i passaggi da 3 a 10 per creare altri tre canali di raffreddamento, come mostrato nell'immagine seguente.
- La distanza dallo spigolo lineare 1 e 2 per tutti i canali di raffreddamento è mostrata nella seguente tabella. Selezionare i bordi esterni e non gli spigoli smussati.
Canale di raffreddamento Distanza da spigolo lineare 1 Distanza da spigolo lineare 2 Canale di raffreddamento 2 105 mm 22 mm Canale di raffreddamento 3 135 mm 22 mm Canale di raffreddamento 4 170 mm 22 mm - Fare clic su Applica per creare ogni canale di raffreddamento. Dopo avere creato tutti e quattro i canali di raffreddamento, fare clic su Fatto nella finestra di dialogo Canale di raffreddamento.
