Accesso
Situato sulla scheda Forma delle finestre di dialogo della lavorazione lamiera Faccia, Piega (Bend) e Flangia contorno.
- Estensione della piega allineata alle faccia laterale
-

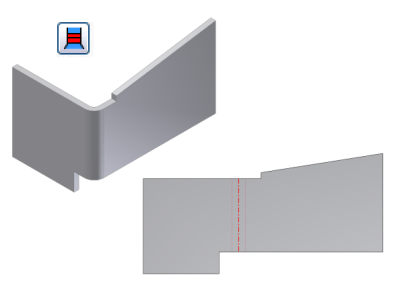

Estende il materiale lungo le facce sul lato degli spigoli collegati dalla piega invece della perpendicolarità rispetto all'asse di piega. È utile quando gli spigoli laterali o la faccia non sono perpendicolari. Nelle immagini seguenti, è illustrato come creare la stessa piega con ciascuna opzione. Nella prima immagine, l'estensione della piega è allineata alla faccia laterale. Notare l'area del modello piatto su uno dei lati della zona di piega.
- Estensione della piega perpendicolare alla faccia laterale
-
Estende il materiale perpendicolarmente alla faccia laterale. Questa è l'opzione di default durante l'inizializzazione della finestra di dialogo. Nell'immagine seguente è illustrata la stessa piega dell'illustrazione precedente, che è stata creata con l'estensione piega perpendicolare alla faccia laterale. Notare l'area del modello piatto su uno dei lati della zona di piega e confrontarla con la medesima area sul modello piatto illustrata precedentemente.
