Importare sette wire discreti nell'assieme di cablaggio utilizzando i file di importazione che sono stati già creati. Per visualizzare i contenuti del file, aprire il file in un editor di testo.
Con Harness Assembly1 attivo, fare clic sulla scheda Cavi e cablaggi
gruppo Gestione Importa dati cablaggio.- Per individuare e aprire i file d'importazione specificati nell'elenco che segue, fare clic su Sfoglia. Sono disponibili nella cartella Tutorial Files\Cable & Harness\Wire List Import. È necessario impostare il tipo di file su File di dati elenco wire.
File di dati cablaggio (.xml o .csv): WireListImport.csv
File di configurazione (.cfg): WireListConfiguration.cfg
- Fare clic su OK per aggiungere i wire all'assieme di cablaggio attivo.
Viene visualizzata la finestra di dialogo Dati di cablaggio importati in cui sono elencati gli elementi importati. Per questo esempio non dovrebbero esserci errori. Se esistono degli errori, è possibile fare clic con il pulsante destro sugli elementi in questione per richiamare ulteriori informazioni sul problema e come risolverlo.
Se si desidera, espandere le cartelle della finestra di dialogo Importa dati cablaggio per visualizzare i dettagli dell'importazione.
- Fare clic su OK nella finestra di dialogo Dati di cablaggio importati.
Una finestra di messaggio visualizza lo stato dell'importazione. Il messaggio indica che sono stati importati sette wire. Nel file di registro sono contenuti i dettagli dell'importazione, compresi eventuali errori o avvisi associati.

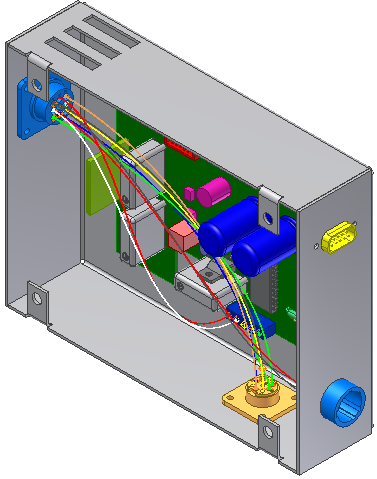

- Nella finestra di messaggio, fare clic su Chiudi. I wire vengono aggiunti all'assieme di cablaggio.
