È possibile aggiungere punti ai wire. I punti possono essere spostati per collegare al percorso i wire intorno ai componenti esistenti. Se si intende aggiungere segmenti all'assieme di cablaggio, i segmenti controlleranno la posizione dei wire e non sono necessari punti del wire aggiuntivi.

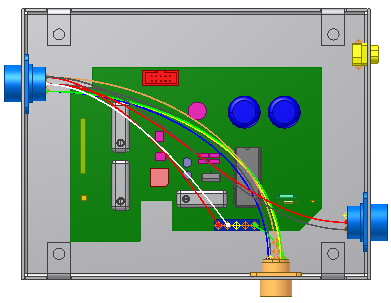

- Ruotare la vista affinché sia simile a quella mostrata nell'illustrazione seguente.
- Nel browser, fare clic con il pulsante destro del mouse sul wire 2207 e scegliere Aggiungi punti dal menu contestuale.

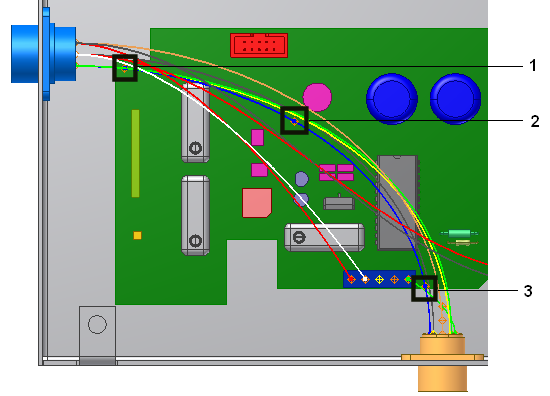

- Spostare il cursore sul wire nella finestra grafica e poi fare clic sul wire per creare i tre punti nell'ordine mostrato.
Ad ogni posizione selezionata viene creato un punto di riferimento fissato e il wire viene ricalcolato, con una leggera modifica della forma per ogni punto aggiunto.
- Fare clic con il pulsante destro del mouse e scegliere Fine.
