Creazione di un assieme utilizzando la funzionalità di iLogic.
- Categoria
-
Utenti esperti
- Tempo richiesto
-
40 minuti
- File delle esercitazioni usato
-
Manifold_Block.ipt
Nota: Fare clic e leggere il file dell'esercitazione istruzioni di installazione in http://www.autodesk.com/inventor-tutorial-data-sets-2014. Quindi, scaricare i set di dati dell'esercitazione e le istruzioni di installazione del file dell'esercitazione e installare i set di dati come indicato.
La procedura per la creazione di un assieme comprende i passaggi seguenti:
- Determinare le modalità di utilizzo del progetto nell'applicazione presente e come può essere utilizzato nelle applicazioni future.
- Scrivere le regole per l'assieme utilizzando frasi del linguaggio comune. Queste semplici regole scritte fungono da guida quando si creano le regole formali nel progetto utilizzando il linguaggio regole iLogic.
- Dopo aver scritto le regole utilizzando un linguaggio semplice, posizionare i componenti nell'assieme.
- Vincolare i componenti ed esaminare i rimanenti gradi di libertà.
- Se necessario, aggiungere ulteriori vincoli per vincolare completamente tutte le parti.

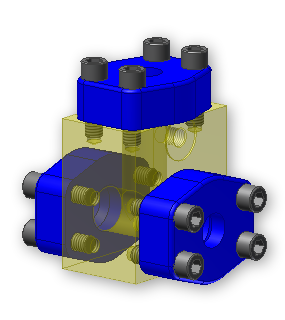

In questa esercitazione, l'assieme che viene costruito è un semplice blocco collettore con raccordi flangia collegati mediante viti a testa incassata.
Obiettivi
- Trasferire informazioni da un assieme ai relativi componenti
- Eseguire le configurazioni di iPart
- Modificare le quote delle serie dei componenti
- Sopprimere/scoprire i componenti
- Sopprimere/scoprire i vincoli
- Scrivere dati in un foglio di calcolo di Excel
- Aggiornare le iProperties
Prerequisiti
- Le informazioni relative alle tecniche di base di modellazione di assiemi di Autodesk Inventor, come la creazione di vincoli.
- Completamento dell'esercitazione Blocco collettore.
- Per ulteriori informazioni, vedere l'argomento Introduzione della Guida in linea.
Suggerimenti per la navigazione
- Utilizzare il pulsante Avanti o Indietro per passare alla pagina successiva o tornare a quella precedente.
