Il blocco è la prima parte che viene posizionata nell'assieme.
- Chiudere tutti i file di Autodesk Inventor aperti e assicurarsi che Esercitazioni iLogic 2012 sia impostato come progetto attivo.
- Creare un nuovo assieme utilizzando il modello Standard.iam.
-
Nella barra multifunzione fare clic sulla
scheda Assieme
gruppo Componente
Posiziona
. - Nella finestra di dialogo Apri, fare doppio clic su manifold_block.ipt. Questo è il file di parti che è stato creato nell'esercitazione Blocco collettore.
Nell'assieme si trova una ricorrenza fissata del componente e l'origine della parte è allineata a quella dell'assieme.
- Per annullare il posizionamento di altre copie del componente, fare clic con il pulsante destro nella finestra grafica e selezionare Fatto.
- Utilizzare Orbita per orientare il blocco collettore come mostrato.
Oltre al blocco, questo assieme contiene tre calotte di giunzione e tre gruppi di viti per fissare i coperchi.
- Selezionare di nuovo il comando Posiziona e fare doppio clic su union_cap.ipt.
Una copia del componente segue i movimenti del puntatore del mouse e viene visualizzata la finestra di dialogo Posiziona iPart standard.
- Fare clic sulla scheda Tabella e selezionare il membro iPart Bocchettone-01 (Numero parte U-050).

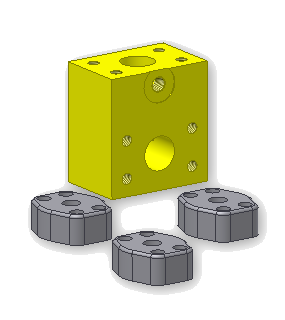

- Fare clic nella finestra grafica per posizionare una copia della calotta di giunzione in prossimità del blocco collettore. Fare clic altre due volte per aggiungere un totale di tre calotte di giunzione, quindi fare clic su Abbandona per chiudere la finestra di dialogo.
È ora possibile aggiungere i componenti vite.
- Selezionare nuovamente il comando Posiziona e fare doppio clic su Screw.ipt.

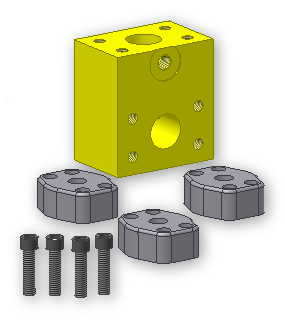

- Nella finestra di dialogo Posiziona iPart standard, selezionare il membro iPart Vite-01. Posizionare quattro viti nella finestra grafica, quindi fare clic su Abbandona per chiudere la finestra di dialogo.
- Salvare l'assieme come my_manifold_block.iam.
È possibile iniziare ad assemblare i componenti e a stabilirne le relazioni.
