Personalizzazione dell'orientamento di una vista del disegno

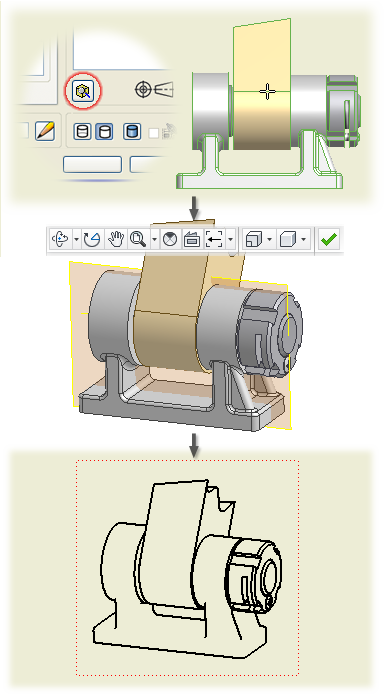

Se l'orientamento della vista necessario non è incluso nell'elenco Orientamento, è possibile impostare una vista del disegno personalizzata. Fare clic su Modifica orientamento vista nella finestra di dialogo Vista del disegno e specificare un orientamento personalizzato nella finestra della vista personalizzata.

1. Aprire la finestra di dialogo Vista del disegno:
   • Per creare una vista, fare clic su scheda Posiziona viste gruppo Crea Base nella barra multifunzione.

     Selezionare un file modello nella finestra di dialogo Vista del disegno.

   • Per modificare l'orientamento di una vista esistente, fare doppio clic sulla vista.
2. Fare clic su Modifica orientamento vista nella finestra di dialogo Vista del disegno.
3. Utilizzare i comandi nella scheda Vista personalizzata della barra multifunzione per impostare l'orientamento della vista. Ad esempio:
   • Fare clic su scheda Vista personalizzata gruppo Navigazione Ruota in base all'angolo nella barra multifunzione.

     Utilizzare le opzioni nella finestra di dialogo Rotazione incrementale della vista per impostare l'orientamento del modello.

   • Fare clic sulla scheda Vista personalizzata gruppo Navigazione Visualizza faccia per ruotare una faccia del modello sul piano di proiezione.
   • Fare clic su scheda Vista personalizzata gruppo Aspetto Prospettica per ruotare il modello nella posizione prospettica.
     Nota: È possibile creare una vista di dettaglio da una vista prospettica, ma non altre viste dipendenti. Nelle viste prospettiche le annotazioni sono limitate.
4. Fare clic sulla scheda Vista personalizzata gruppo Esci Concludi vista personalizzata per accettare l'orientamento della vista e chiudere la finestra Vista personalizzata.
5. Fare clic su OK per chiudere la finestra di dialogo Vista del disegno.
   Nota: Se necessario, impostare ulteriori opzioni nella finestra di dialogo Vista del disegno prima di fare clic su OK.

Suggerimento: Se il file di modello è aperto, è possibile impostare la vista desiderata nel modello, quindi posizionarla nel disegno selezionando Corrente dall'elenco Orientamento.
