Ridefinizione e spostamento dei punti del wire

Ridefinire i punti in una posizione o lavorazione arbitraria per ottenere la forma desiderata.

1. Nel browser, espandere il wire 2207, fare clic con il pulsante destro del mouse sul secondo punto di riferimento creato e scegliere Ridefinisci punto dal menu contestuale.
2. Nella finestra grafica, posizionare il cursore in prossimità della scheda sul quadro, come mostrato. Una descrizione comandi visualizza il valore di scostamento per il punto.
3. Nella finestra grafica, fare clic con il pulsante destro del mouse (non sul punto) e scegliere Modifica offset dal menu contestuale. Quindi immettere 0,200 e fare clic su OK per modificare l'offset.
4. Fare clic sul punto nella posizione indicata per creare un punto sfalsato rispetto alla faccia del quadro. Il wire viene ricalcolato.

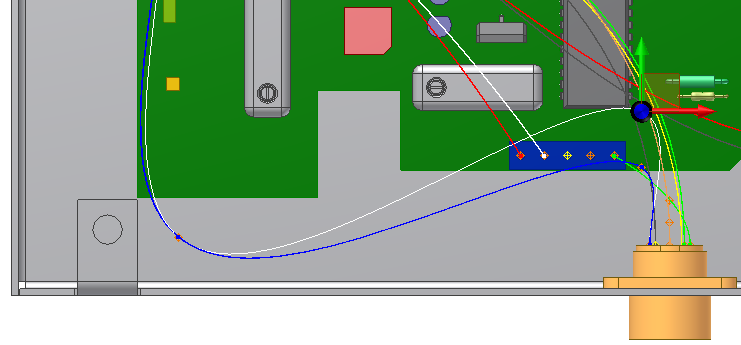

5. Nel browser o nella finestra grafica, fare clic con il pulsante destro del mouse sul terzo punto di riferimento creato e scegliere Spostamento/Rotazione 3D.
6. Selezionare o trascinare un segmento della triade per spostare il punto nella posizione visualizzata.

   La posizione del wire viene visualizzata in anteprima e le eventuali violazioni del raggio piega vengono notate prima di applicare lo spostamento.

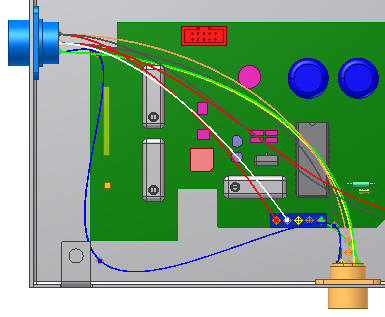

7. Fare clic su OK. Il wire viene ricalcolato in base alla nuova posizione.
