Vincolare la parte di telaio

Affinché l'adattività e la modellazione dello scheletro possano funzionare insieme, l'assieme deve essere vincolato utilizzando un particolare flusso di lavoro. Vincolare i piani di origine dei componenti ai piani di origine della parte dello scheletro modello di iCopy. Questa procedura fornisce risultati più coerenti.

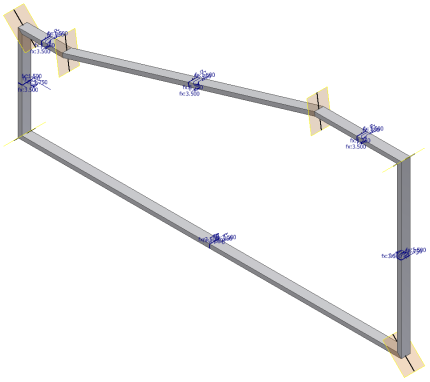

1. Nella finestra del modello, fare clic e trascinare una qualsiasi parte del telaio. La parte non è vincolata e può essere spostata liberamente.
2. Nel browser Modello, espandere le cartelle Origine di Skeleton-frame:1 e di Frame1:1.
3. Avviare il comando Vincola. Nell'area Soluzione della finestra di dialogo:
   • Fare clic sul vincolo Coincidente , se non è già attivo, quindi selezionare l'opzioneAllineato.
   • Nella cartella Origine di Skeleton-frame:1, selezionare Piano XY.
   • Nella cartella Origine di Frame1:1, selezionare Piano XY.
   • Fare clic su Applica.
4. Ripetere la procedura per creare vincoli tra i piani XZ/XZ e i piani YZ/YZ.
5. Ripetere la procedura per tutti e tre i piani di origine dei telai rimanenti (da Frame2 a Frame6).

6. Salvare e chiudere il file.
