Fare clic sul comando Unisci. - Fare clic sull'opzione di selezione del corpo, quindi selezionare il supporto nella finestra grafica.
- Non modificare l'impostazione di default (0,0004 pollici) per Riempi gli spazi inferiori a.

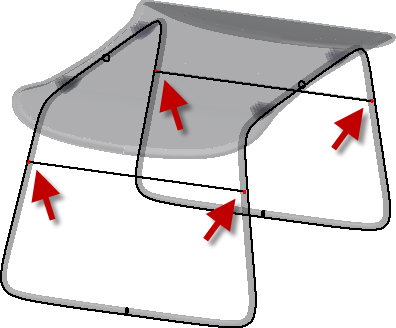

Fare clic su Individua spazi e spigoli liberi rimanenti. Notare che gli spigoli liberi vengono evidenziati in corrispondenza di tutte le posizioni in cui la barra trasversale interseca il supporto.
- Fare clic su Annulla.
Ingrandire con lo zoom una delle estremità della barra trasversale. Notare che penetra nel lembo laterale corto. Le facce intersecanti impediscono al supporto di diventare un solido fino a quando le barre trasversali non vengono tagliate fino all'intersezione con il lembo laterale corto.
Nella barra multifunzione, fare clic su Interseca facce. - Impostare l'opzione Seleziona nella finestra di dialogo su Faccia e il metodo su Taglia.
- Fare clic sulla barra trasversale più vicina per la prima selezione.
- Fare clic su un lembo laterale corto accanto alla barra trasversale. La barra trasversale viene tagliata quando si effettua la seconda selezione e la finestra di dialogo rimane aperta.
Nota: Inventor utilizza il punto di selezione come "lato da mantenere". Se il lato errato viene tagliato, annullare l'operazione e selezionare una diversa posizione sulla faccia o sul corpo. - Ripetere l'operazione e tagliare le altre tre intersezioni.
- Fare clic su Fatto per terminare.
- Fare clic sul comando Unisci.
- Impostare l'opzione Seleziona su Corpo, quindi fare clic sul supporto.
- Fare clic su Individua spazi e spigoli liberi rimanenti. Non sono presenti spazi o spigoli aperti visualizzati.
- Fare clic su OK per unire il supporto in un solido. Un solido corretto viene visualizzato nel browser.
- Fare clic con il pulsante destro del mouse sul solido nel browser e disattivare la visibilità.
Nota: È possibile controllare la visibilità di un modello solido nell'ambiente di correzione facendo clic con il pulsante destro del mouse sul corpo nel browser. Dopo aver chiuso l'ambiente di correzione, la visibilità del corpo solido è controllata dalla cartella Corpi solidi nella parte superiore del browser.
