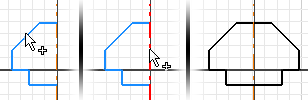

Per creare una copia speculare della geometria

Crea una copia speculare della geometria dello schizzo lungo una linea d'asse.

Per iniziare, utilizzare i comandi della scheda Schizzo per creare la geometria da riflettere.

  1. Nella barra multifunzione fare clic sulla scheda Schizzo gruppo Serie Specchia .
  2. Nella finestra di dialogo Specchio, fare clic su Seleziona.
  3. Nella finestra grafica, selezionare la geometria da riflettere.
  4. Nella finestra di dialogo, fare clic su Linea di riflessione.
  5. Selezionare la linea di riflessione.
  6. Nella finestra di dialogo, fare clic su Applica.
  7. Viene creata una copia speculare della geometria dello schizzo; la linea di riflessione funge da asse speculare. I vincoli simmetrici vengono applicati tra la geometria speculare. È possibile eliminare o modificare i segmenti dopo averne creato una copia speculare, mentre i segmenti rimanenti resteranno simmetrici.

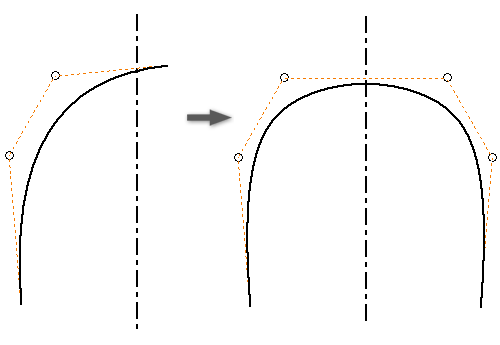

Creazione di spline di autosimmetria

Quando viene selezionata Autosimmetria, il comando Specchio crea una singola spline simmetrica rispetto alla linea di riflessione. È disponibile solo quando la geometria selezionata è una spline e attraversa la linea di specchio.

  1. Creare una spline in uno schizzo 2D.
  2. Creare una linea speculare che attraversa la spline in corrispondenza del punto di simmetria.
  3. Nella barra multifunzione fare clic sulla scheda Schizzo gruppo Serie Specchia .
  4. Nella finestra di dialogo Specchio, fare clic su Seleziona.
  5. Nella finestra grafica, selezionare la spline da riflettere.
  6. Nella finestra di dialogo, fare clic su Linea di riflessione.
  7. Selezionare la linea di riflessione.
  8. Selezionare l'opzione Autosimmetria.
  9. Fare clic su Applica.
